Multi-Contact MA564 - Manuel (Page 5)

Advanced Contact Technology
www.multi-contact.com 5 / 6
8
9

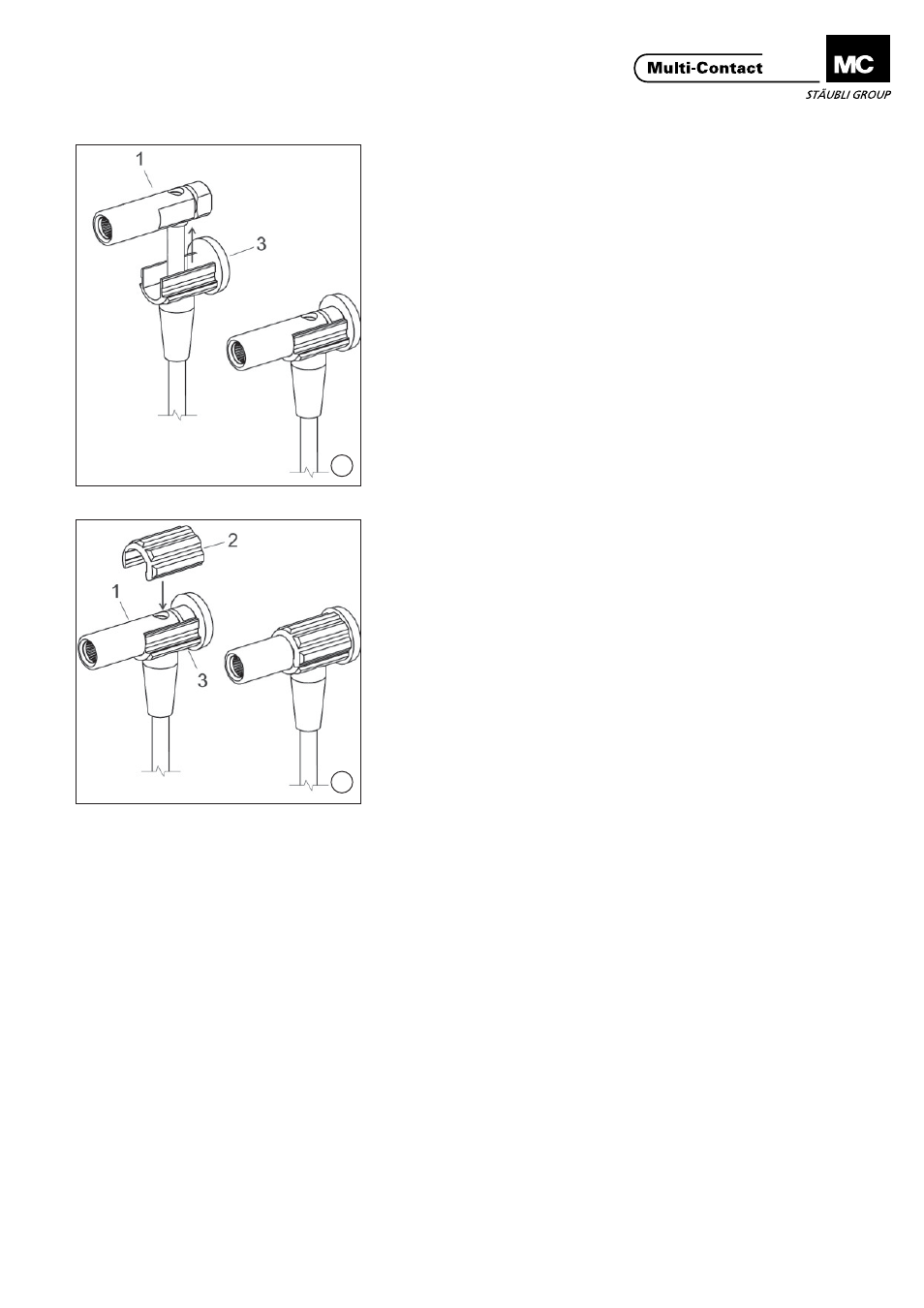

(ill. 8)
Approcher la partie inférieure d‘iso-
lation 3 de sorte que le connecteur
femelle 1 soit à l‘intérieur. (ill. 8)
Push up lower insulation part 3 so that
socket 1 rests in it.
(ill. 9)
Loger la partie supérieure d‘isolation 2
de sorte que son „bord“ s‘insère dans
l‘encoche du connecteur femelle 1.
Puis, serrer les parties supérieures et
inférieures (2 et 3) jusqu‘à ce qu‘elles
s‘enclenchent. (ill. 9)
Place upper insulation part 2 in posi-
tion so that its “ridge” fi ts in the slot
of the socket 1.
Then press the upper and lower insu-
lator parts (2 and 3) together until they
are felt to engage in each other.
