Montage Assembly

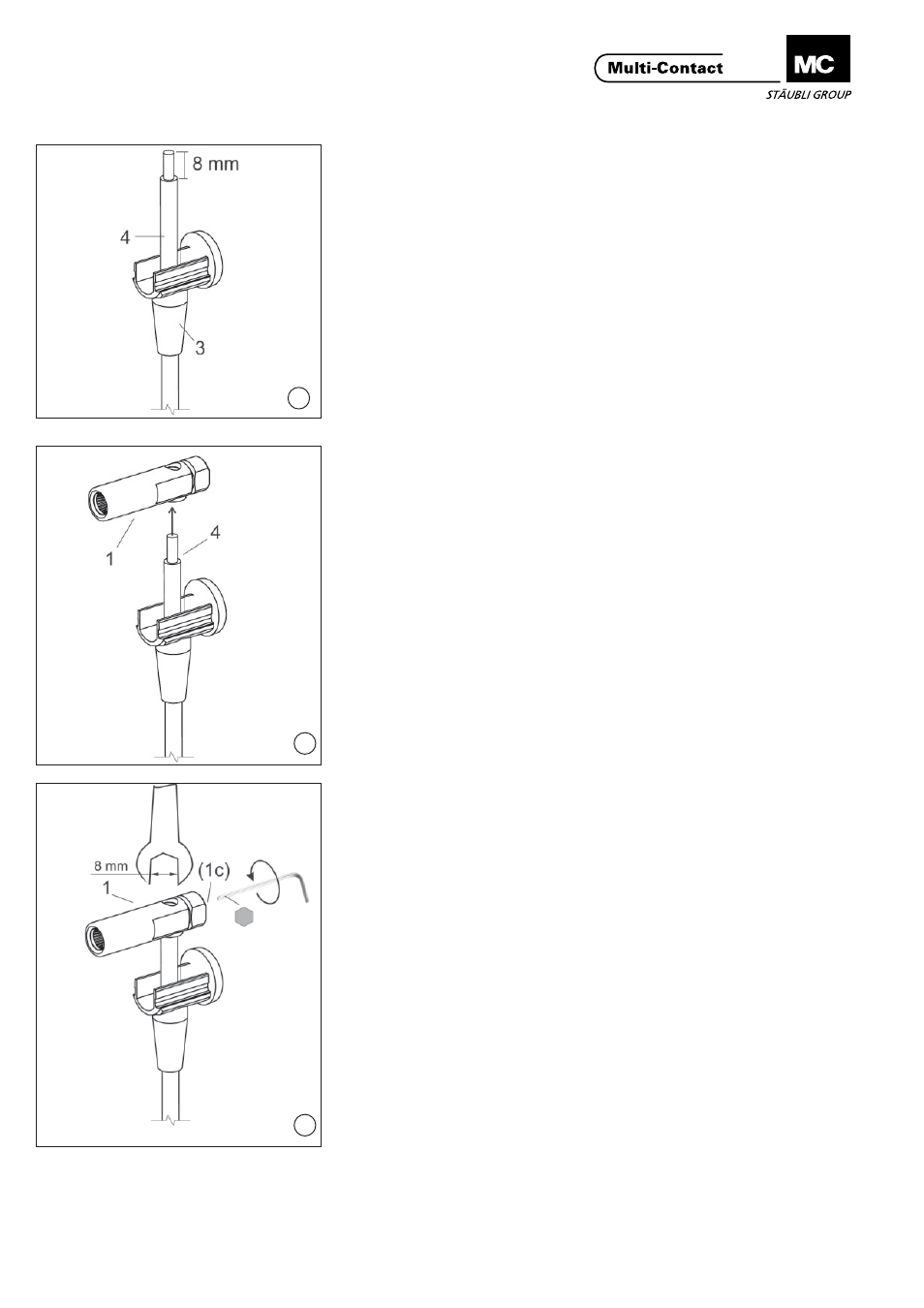

(ill. 5)
Enfi ler et isoler le conducteur 4 dans
la partie inférieure d‘isolation 3 (env.
8mm). (ill. 5)
Thread wire 4 through lower part of
insulator 3 and strip wire insulation
(approx. 8mm).
(ill. 6)
Enfi ler le conducteur 4 dans le
connecteur femelle 1. (ill. 6)
Insert wire 4 in socket 1.
(ill. 7)
Serrer la vis sans tête (1c), la vis doit
complètement disparaître dans le
connecteur femelle 1.
(clé mâle à six pans HOP2, couple de
serrage 0,7 ... 1,0Nm (« à la main »)) (ill. 7)
Tighten grubscrew (1c), screw must
completely disappear into socket 1.
(Hexagonal wrench HOP2, tightening
torque 0.7 ... 1.0Nm (“hand-tight”))
