Préparation du câble
Cable preparation

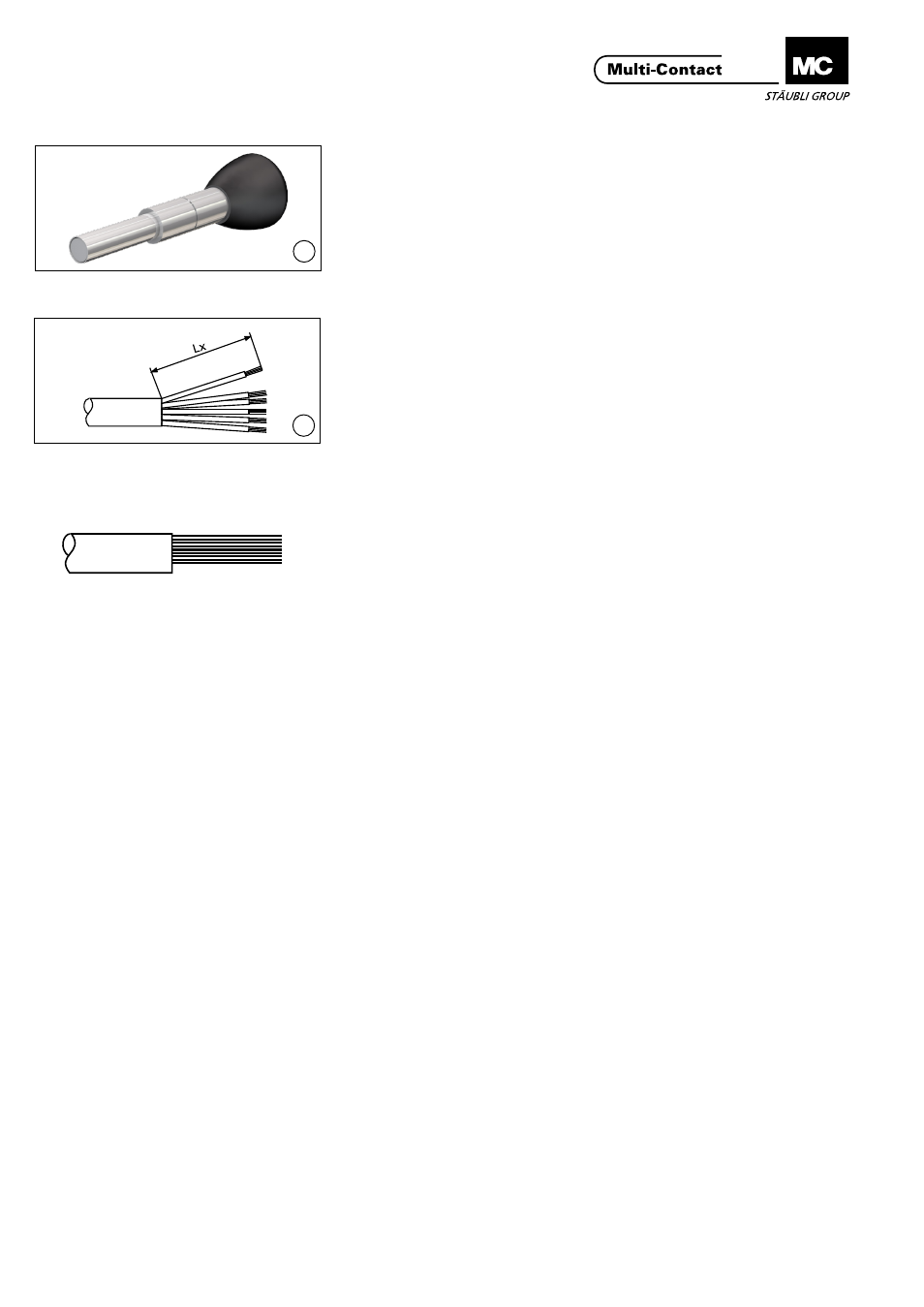

(ill. 10)
Pour sections de câble
0,15 à 25 mm
2
Dénuder le câble extérieur sur la
longueur Lx�
Lx dépend de la taille du boîtier et du
type de câble�
(ill. 10)
For cable cross-sections
0,15 to 25 mm
2
Strip cable insulation (outer jacket) to
dimension Lx�
Lx depends on housing size and type
of cable�
(ill. 11)
Pour sections de câble
35 à 70 mm
2
Dénuder le câble sur la longueur L,
voir Tab� 2�
(ill. 11)
For cable cross-sections
35 to 70 mm
2
Strip wire insulation to dimension L,
see Tab� 2�
Ø contact
Sections de câble
Cable cross-sections
Taille du boîtier
Housing size
Longueurs de dénudage
Strip lengths
mm
2
AWG
Lx (mm)
L (mm)
Ø 1
0,15 - 0,75
26-18
G3
55
4,5
Ø 1,6
0,5 - 1,5
20-16
G2 - G3
40 - 55
7
-1
Ø 3
2,5 - 4
14-12
G2 - G3
40 - 55
10
-1
Ø 3
4 - 6
12-10
G2 - G3
40 - 55
9,5
-1
Ø 6
10
8
G3
55
18
-1
Ø 6
16
6
G3
55
18
-1
Ø 6
25
4
G3
55
20
-1
Ø 10
35
2
G2
-
20,5
-1
Ø 10
50
1/0
G2
-
27,5
-1
Ø 10
70
2/0
G2
-
27,5
-1
Tab. 2: Longueurs de dénudage / Strip lengths
Ø contact
Sections de câble
Cable cross-sections
Pince à sertir
Crimping pliers
Matrices
Crimping dies
mm
2
AWG
Désignation
Description
No. de Cde.
Order no.
Ø 1
0,15 - 0,75
26-18
M22520
-
Ø 1,6
0,5 - 1,5
20-16
M22520
-
Ø 3
2,5 - 4
14-12
M22520
-
Ø 3
4 - 6
12-10
M-PZ13
MES-PZ-TB5/6
18�3701
Ø 6
10
8
M-PZ13
MES-PZ-TB8/10
18�3702
Ø 6
16
6
M-PZ13
MES-PZ-TB9/16
18�3703
Ø 6
25
4
M-PZ13
MES-PZ-TB11/25
18�3704
Ø 10
35
2
M-PZ13
MES-PZ-TB13/35
18�3705
Ø 10
50
1/0
M-PZ-T2600
TB11-14,5
18�3713
Ø 10
70
2/0
M-PZ-T2600
TB8-17
18�3711
Tab. 3: Matrices pour pinces à sertir / Crimping dies for pliers
(ill. 9)
Pour contacts Ø 6 mm et pour
section de câble 16 mm
2
:
Outil de démontage MA-CWZ6,
No� de Cde� 18�3038
(ill. 9)
For Ø 6 mm contacts and cable
cross-section 16 mm
2
:
Extraction tool MA-CWZ6,
Order No� 18�3038
