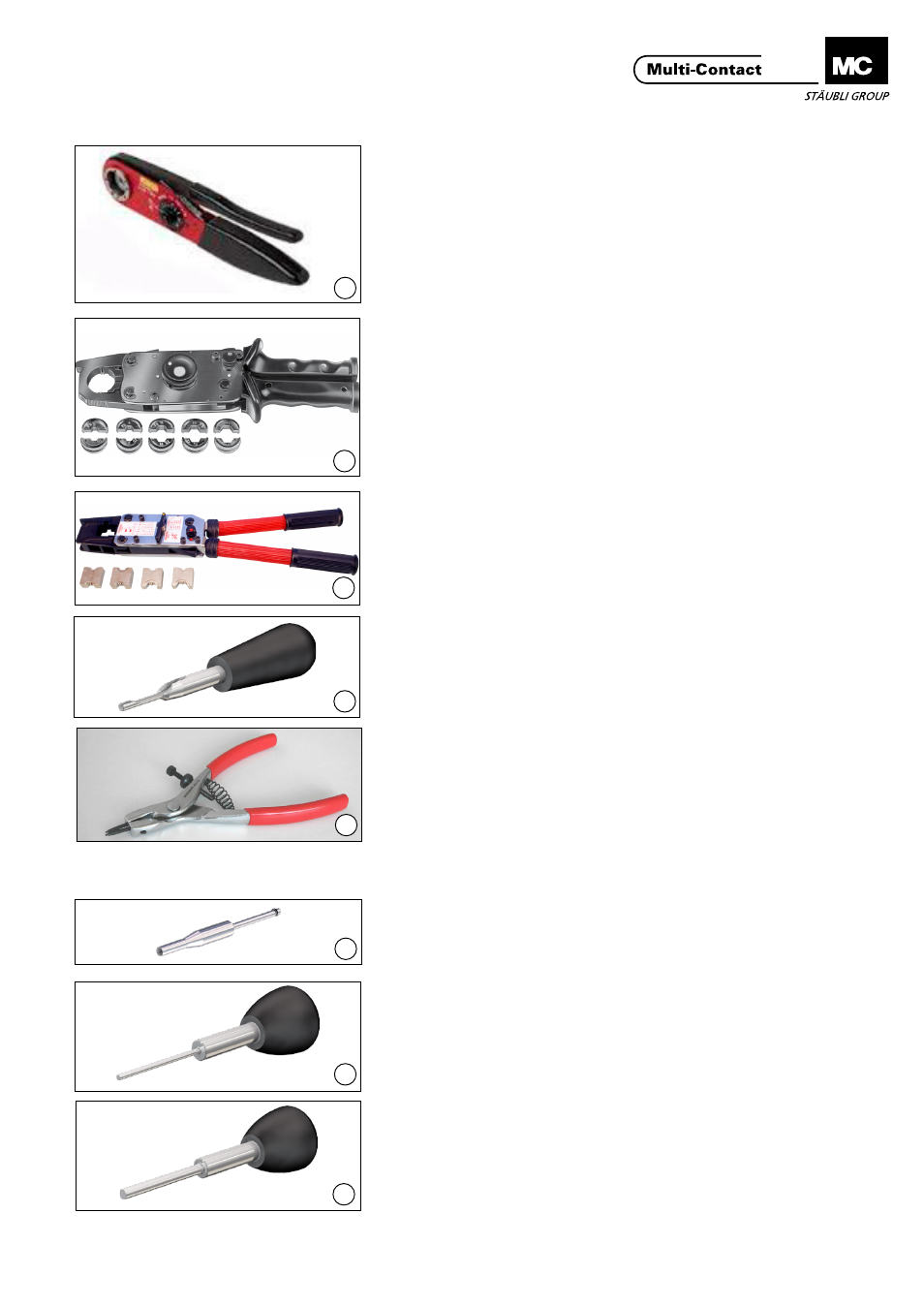

Outillage nécessaire
Tools required
(ill. 1)
Pour sections de câble
0,14 mm
2
à 4 mm
2
Pince à sertir M22520,
No� de Cde� 70960160
(ill. 1)
For cable cross-sections
0,14 mm
2
to 4 mm
2
Crimping pliers M22520,
Order No� 70960160
(ill. 2)
Pour sections de câble
6 mm
2
à 35 mm
2
Pince à sertir M-PZ13,
No� de Cde� 18�3700
et matrices (ci-dessous):
(ill. 2)
For cable cross-sections
6 mm
2
to 35 mm
2
Crimping pliers M-PZ13,
Order No� 18�3700
and crimping dies (below):
Pos.
Type de matrice
Crimping dies type
Bestell-Nr.
Order No.
Section de câble
Cable cross-section
a
MES-PZ-TB5/6
18�3701
6 mm
2
b
MES-PZ-TB8/10
18�3702
10 mm
2
c
MES-PZ-TB9/16
18�3703
16 mm
2
d
MES-PZ-TB11/25
18�3704
25 mm
2
e
MES-PZ-TB13/35
18�3705
35 mm
2
(ill. 3)
Pour sections de câble
50 mm
2
à 70 mm
2
Pince à sertir M-PZ-T2600,
No� de Cde� 18�3710 et matrices (voir
Tab� 3, page 4/8)
(ill. 3)
For cable cross-sections
50 mm
2
to 70 mm
2
Crimping pliers M-PZ-T2600,
Order no� 18�3710 and crimping dies
(see Tab� 3, page 4/8)
(ill. 4)
Pour contacts Ø 1,6 mm
Outil d‘insertion ME-CWZ1,6,
No� de Cde� 18�3039
(ill. 4)
For Ø 1,6 mm contacts
Insertion tool ME-CWZ1,6,
Order No� 18�3039
(ill. 5)
Pour contacts Ø 10 mm
Pince à circlips pour le montage et le
démontage�
(ill. 5)
For Ø 10 mm contacts
Circlip pliers for assembly and disas-
sembly�
Outils de démontage
Extraction tools
(ill. 6)
Pour contacts Ø 1 mm et pour sec-
tions de câble 0,15 – 0,75 mm
2
:
Outil de démontage
CT-NET-AWZ, No� de Cde� 33�3048
(ill. 6)
for Ø 1 mm and cable cross-sec-
tions 0,15 – 0,75 mm
2
:
Extraction tool CT-NET-AWZ,
Order no� 33�3048
(ill. 7)
Pour contacts Ø 1,6 mm et pour
sections de câble 0,5 – 1,5 mm
2
:
Outil de démontage MA-CWZ1,6,
No� de Cde� 18�3037
(ill. 7)
for Ø 1,6 mm and cable cross-
sections 0,5 – 1,5 mm
2
:
Extraction tool MA-CWZ1,6,
Order No� 18�3037
(ill. 8)
Pour contacts Ø 3 mm et pour
sections de câble:
• 0,5 – 1,5 mm
2
• 2,5 – 4 mm
2
• 10 mm
2
Outil de démontage MA-CWZ3,
No� de Cde� 18�3036
(ill. 8)
For Ø 3 mm contacts and cable
cross-sections:
• 0,5 – 1,5 mm
2
• 2,5 – 4 mm
2
• 10 mm
2
Extraction tool MA-CWZ3,
Order No� 18�3036
