Multi-Contact MA253 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 12
1
2
3
1
2
3
4
4
1
2
3
4

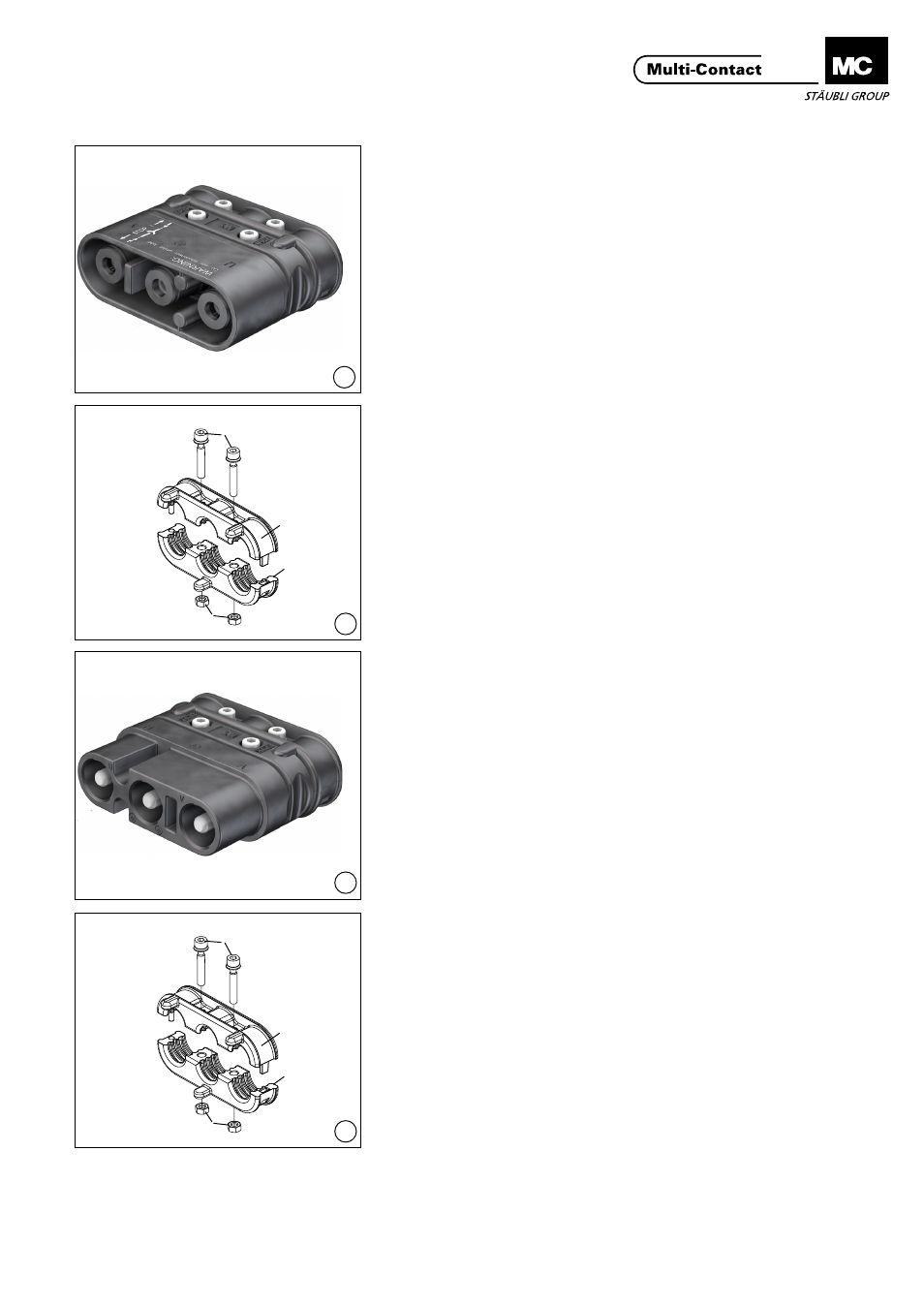

(ill. 1 + 2)
Boîtier femelle complet
RobiFix-B35-MTB,
No. de Cde 30.4005
Les contacts sont inclus dans la
livraison�
(ill. 1 + 2)
Socket housing complete
RobiFix-B35-MTB,
Order No. 30.4005
Contacts are included in the delivery�
Bride de rétention du câble
No. de Cde 30.4031 (fournie)
1) Vis de montage M5 à 6 pans creux
2) Bride de rétention du câble
3) Bride de rétention du câble
4) Ecrous M5
Cable strain relief
Order No. 30.4031 (supplied)
1) Assembly screw M5 for Allen key
2) Cable strain relief (upper)
3) Cable strain relief (lower)
4) Hexagonal nut M5
(ill. 3 + 4)
Boîtier mâle complet
RobiFix-S35-MTB,
No. de Cde 30.4010
Les contacts sont inclus dans la
livraison�
(ill. 3 + 4)
Pin housing complete
RobiFix-S35-MTB,
Order No. 30.4010
Contacts are included in the delivery�
Bride de rétention du câble
No. de Cde 30.4031 (fournie)
1) Vis de montage M5 à 6 pans creux
2) Bride de rétention du câble
3) Bride de rétention du câble
4) Ecrous M5
Cable strain relief
Order No. 30.4031 (supplied)
1) Assembly screw M5 for Allen key
2) Cable strain relief
3) Cable strain relief
4) Hexagonal nut M5
