Multi-Contact MA253 - Manuel

Advanced Contact Technology
www.multi-contact.com 1 / 12
MA000 (de_en)
Montageanleitung MA000 (de_en)
Assembly instructions MA253 (fr_en)
Instructions de montage MA253 (fr_en)
Assembly instructions
Connecteur pour circuit primaire
RobiFix-B35-MTB et RobiFix-S35-MTB Primary circuit connectors RobiFix-B35-MTB and
RobiFix-S35-MTB
Sommaire
Consignes de sécurité ................................................................2
Outillage nécessaire ������������������������������������������������������������������4
Préparation des câbles ��������������������������������������������������������������4
Sertissage des contacts �������������������������������������������������������������5
Montage des contacts ���������������������������������������������������������������5
Montage de la bride de rétention de câble��������������������������������6
Plan de perçage pour trous de montage �����������������������������������6
Fixation du RobiFix ��������������������������������������������������������������������7
Pour vos commandes ����������������������������������������������������������������8
Montage RobiFix-Lock ���������������������������������������������������������8-10 Content
Safety Instructions ......................................................................2
Tools necessary �������������������������������������������������������������������������4
Preparation of the cable ������������������������������������������������������������4
Crimping-on the contact parts ��������������������������������������������������5
Fitting the socket contacts ��������������������������������������������������������5
Mounting the cable strain relief �������������������������������������������������6
Drilling plan for mounting holes ������������������������������������������������6
Fixing the RobiFix ����������������������������������������������������������������������7
Ordering information �����������������������������������������������������������������8
Assembly RobiFix-Lock ��������������������������������������������������������8-10

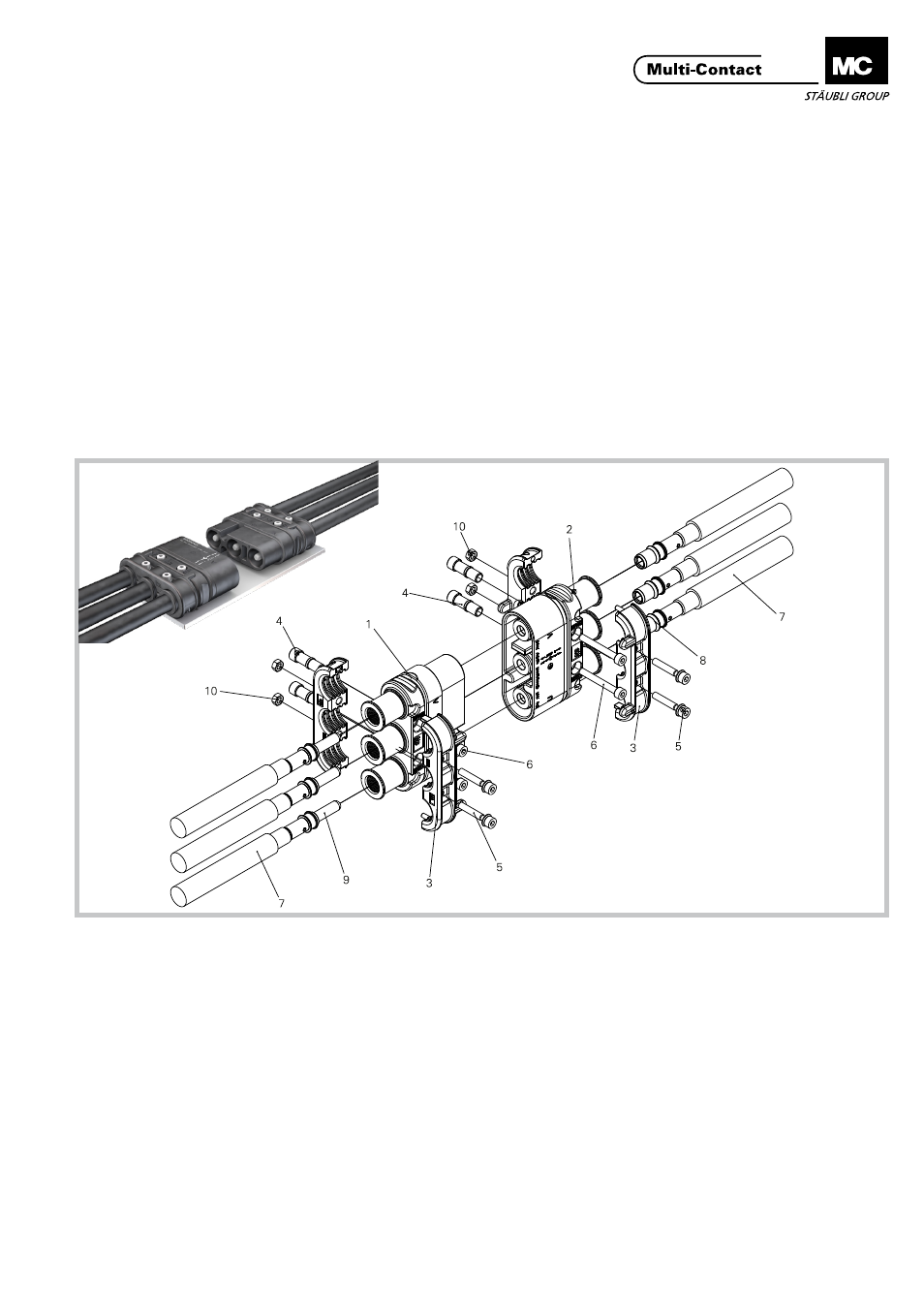

Pos. Type Désignation / Description Pieces
1 RobiFix-S-L Boîtier mâle / Pin housing 1
2 RobiFix-B-L Boîtier femelle / Socket housing 1
3 RobiFix-ZE Bride de rétention du câble / Cable strain relief 2
4 RobiFix-M-HLS Entretoise de montage / Mounting sleeve 4
5 KM-SHR M5x25 Vis de montage pour Pos. 3 / Mounting screw for Pos. 3 4
6 ZYL-SHR M5x40 Vis de montage pour Pos. 1+2 / Mounting screw for Pos. 1+2 -
7 Conducteur 16 mm 2 ou 50 mm 2 / Cable 16 mm 2 or 50 mm 2 -
8 Douille MC BP8/... / MC-Socket BP8/... 3
9 Broche MC SP8/... / MC-Pin SP8/... 3
10 Ecrou hexagonal M5 / Hexagonal nut M5 4
