Multi-Contact MA225 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
3
4
1
ill. 2
ill. 1
Outillage nécessaire
(pour le montage des contacts pilotes)
Tools required
(only for pilot contact assembly)
(ill. 3)
Foret Ø 6,4 mm (pour logements des
contacts pilotes)�
(ill. 3)
Drill Ø 6,4 mm (for pilot contact
housing)�
(ill. 4)
Poinçon Ø 5 mm max.
(ill. 4)
Punch Ø 5 mm max.
Pos.
Pos.
Type
Type
No. de Cde
Order No.
Ø-nom. douille
Nom.-Ø socket
Désignation
Designation
mm
1 ME-WZ-1,5/2 18.3003 1,5/2
Outil de montage (douille)
Insertion tool (socket)
2 MBA-WZ-2 18.3008 2
Outil de démontage (douille)
Extraction tool (socket)
Pos.
Pos.
Type
Type
No. de Cde
Order No.
Section du conducteur
Conductor cross-section
Désignation
Designation
mm²

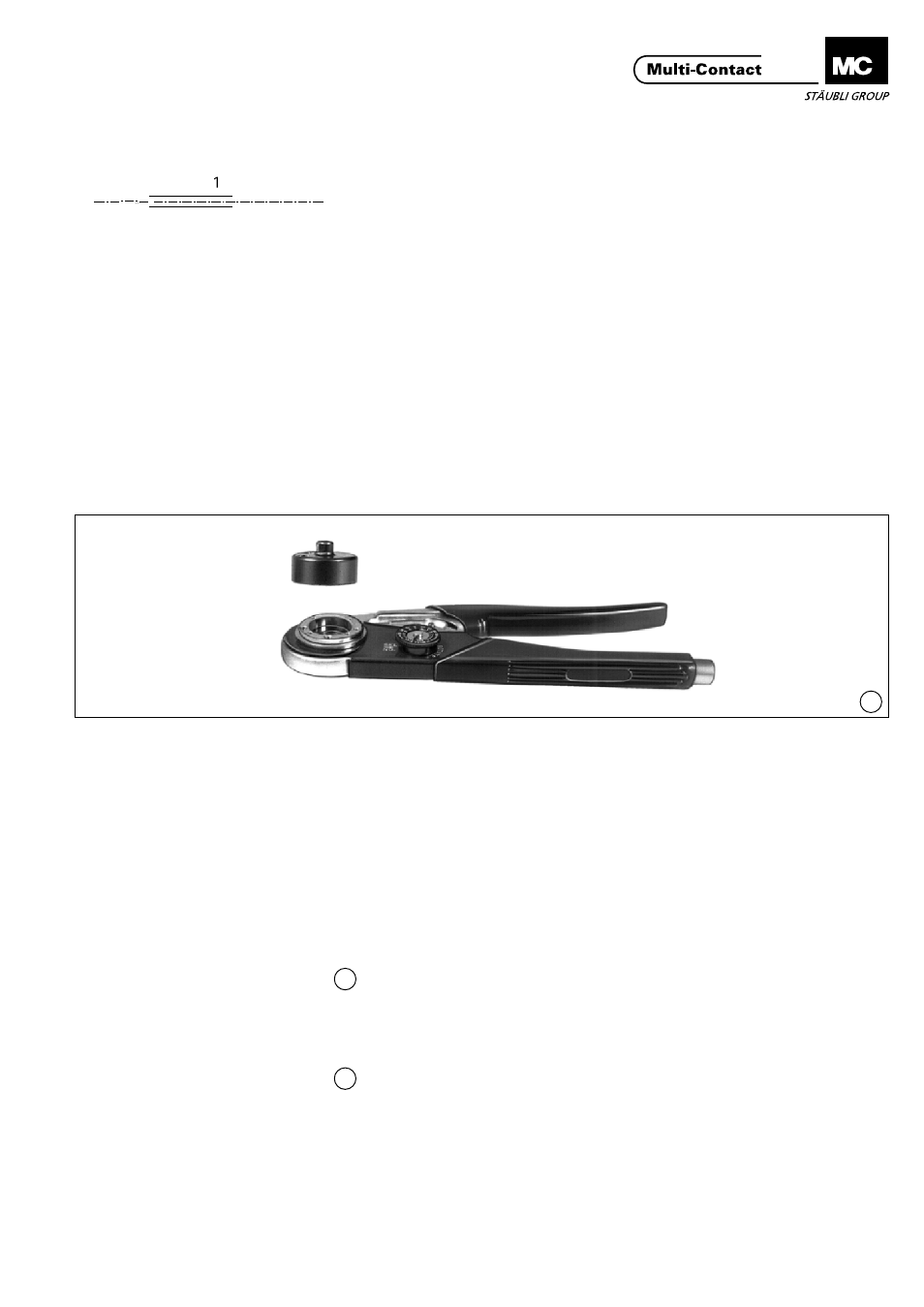

a M-CZ 18.3800 -
Pince à sertir
Crimping pliers
2 MES-CZ-1,5/2 18.3802 0,5-1,5
Insert
Insert
