Multi-Contact MA084 - Manuel (Page 4)

Advanced Contact Technology
4 / 12 www.multi-contact.com
1
Outillage recommandé Suggested tools
1. Sertissage contact 1. Crimping
Outil de montage
Mounting tools
MPC-XAC MPC-XAT Section du
contact (mm 2 )
Contact cross-
section (mm 2 )
Outil de sertissage hydraulique et
sommier
Hydraulic crimping tool and die holder
Matrice
Crimping
die
Côte sur
plat
Flat side
mm
Largeur
Width
mm Douille / Female
Sertissage hexagonal
Hex� crimp
Contact
19.2303
10
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
ELSV20
C12 ELS
5,8 ± 0,15 7
Contact
19.2304
19.2312
16
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
FLSV20
C12 FLS
6,8 ± 0,15 7
Contact
19.2305
19.2313
25
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN25V20
C12TN25
8,1 ± 0,15 8
Contact
19.2306
19.2314
35
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN35V20
C12TN35
9,3 ± 0,15 8
Contact
19.2307
19.2315
50
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN50V20
C12TN50
11 ± 0,15 12
Contact
19.2316
19.2322
70
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN70V20
C12TN70
12,6 ± 0,15 12
Contact
19.2317
19.2323
95
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN95V20
C12TN95
14,6 ± 0,15 13
Contact
19.2324
19.2330
120
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN120V20
C12TN120
16,4 ± 0,15 15
Contact
19.2325
19.2331
150
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN150V20
C12TN150
18,4 ± 0,15 15
Contact
19.2332
185
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN185V20
C12TN185
20,4 ± 0,15 16
Contact
19.2333
240
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN240V20
C12TN240
23 ± 0,15 10
Matrice
Crimping die
Matrice
Crimping die

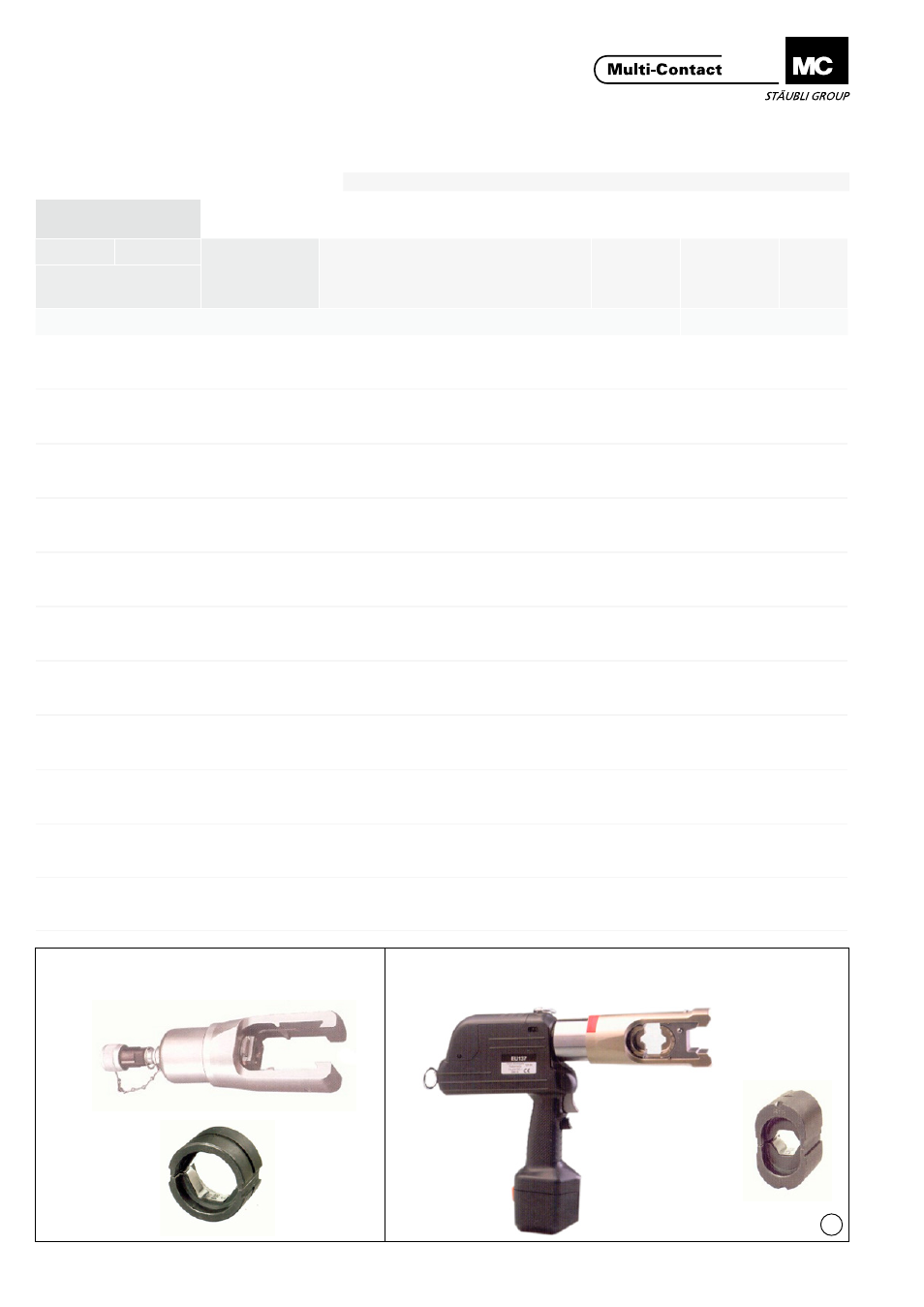

MECATRACTION SU 210 K
+ Sommier / die holder S21
MECATRACTION EU 1370
+ Sommier / die holder U137C12
Tab. 1
