1
Outillage recommandé Tools suggested
1. Sertissage contact 1. Crimping
Outil de montage
Mounting tools
MPC-BS MPC-BL Section du
contact (mm 2 )
Contact cross-
section (mm 2 )
Outil de sertissage hydraulique et
sommier
Hydraulic crimping tool and die holder
Matrice
Crimping
die
Côte sur
plat
Flat side
mm
Largeur
Width
mm Male
Sertissage hexagonal
Hex� crimp
Contact
19�2347
16
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
FLSV20
C12FLS
6,8 ± 0,15 7
Contact
19�2348
25
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN25V20
C12TN25
8,1 ± 0,15 8
Contact
19�2349
35
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN35V20
C12TN35
9,3 ± 0,15 8
Contact
19�2350
50
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN50V20
C12TN50
11 ± 0,15 12
Contact
19�2351
19�2355
70
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN70V20
C12TN70
12,6 ± 0,15 12
Contact
19�2352
19�2356
95
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN95V20
C12TN95
14,6 ± 0,15 13
Contact
19�2357
19�2360
120
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN120V20
C12TN120
16,4 ± 0,15 15
Contact
19�2358
19�2361
150
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN150V20
C12TN150
18,4 ± 0,15 15
Contact
19�2362
185
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN185V20
C12TN185
20,4 ± 0,15 16
Contact
19�2363
240
MECATRACTION SU 210 K + S21
ou / or
MECATRACTION EU 1370 + U137C12
TN240V20
C12TN240
23 ± 0,15 10

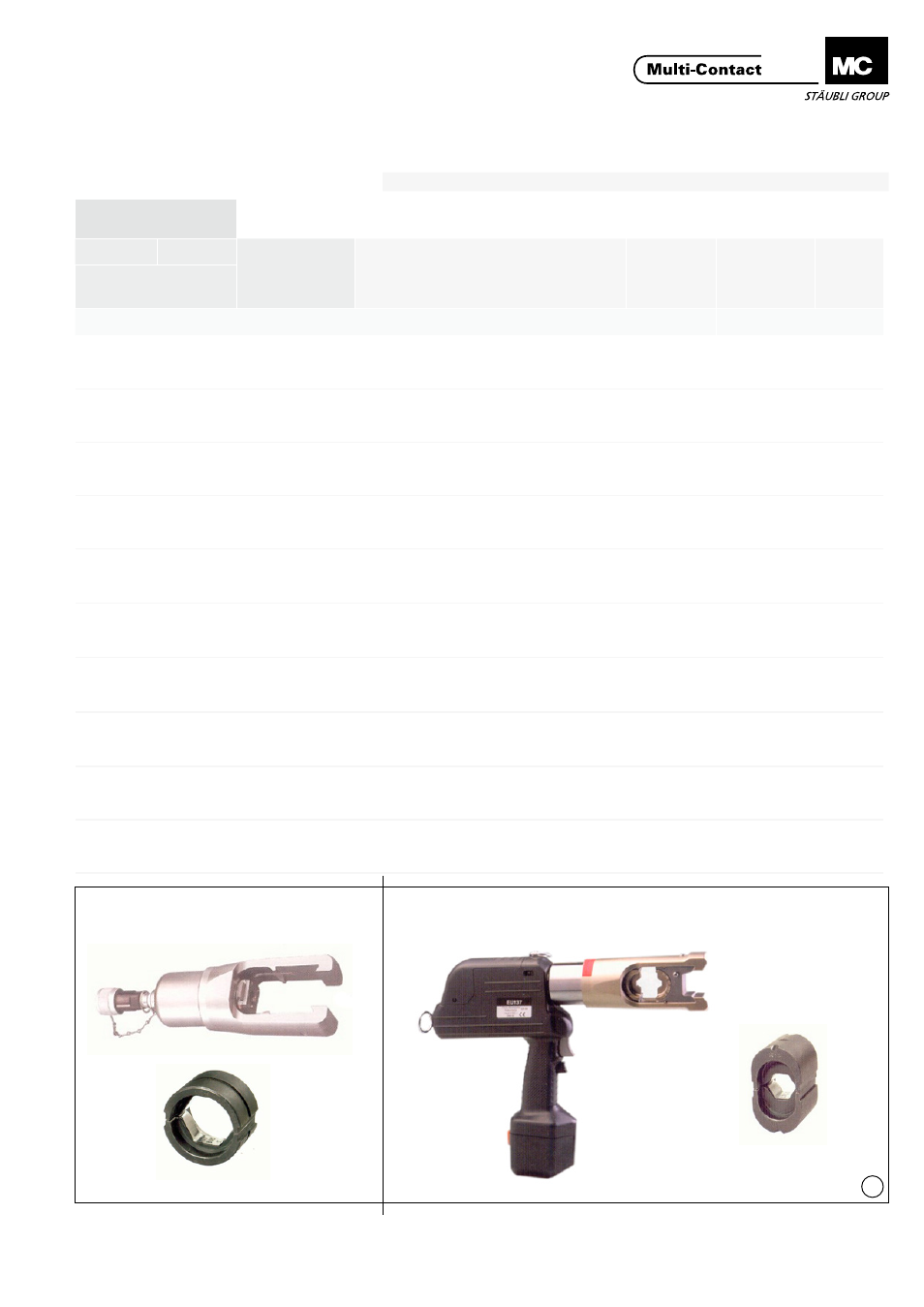

Matrice
Crimping die
Matrice
Crimping die
MECATRACTION SU 210 K
+ Sommier / die holder S21
MECATRACTION EU 1370
+ Sommier / die holder U137C12
Tab. 1
