Multi-Contact MA079 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
1
2
3

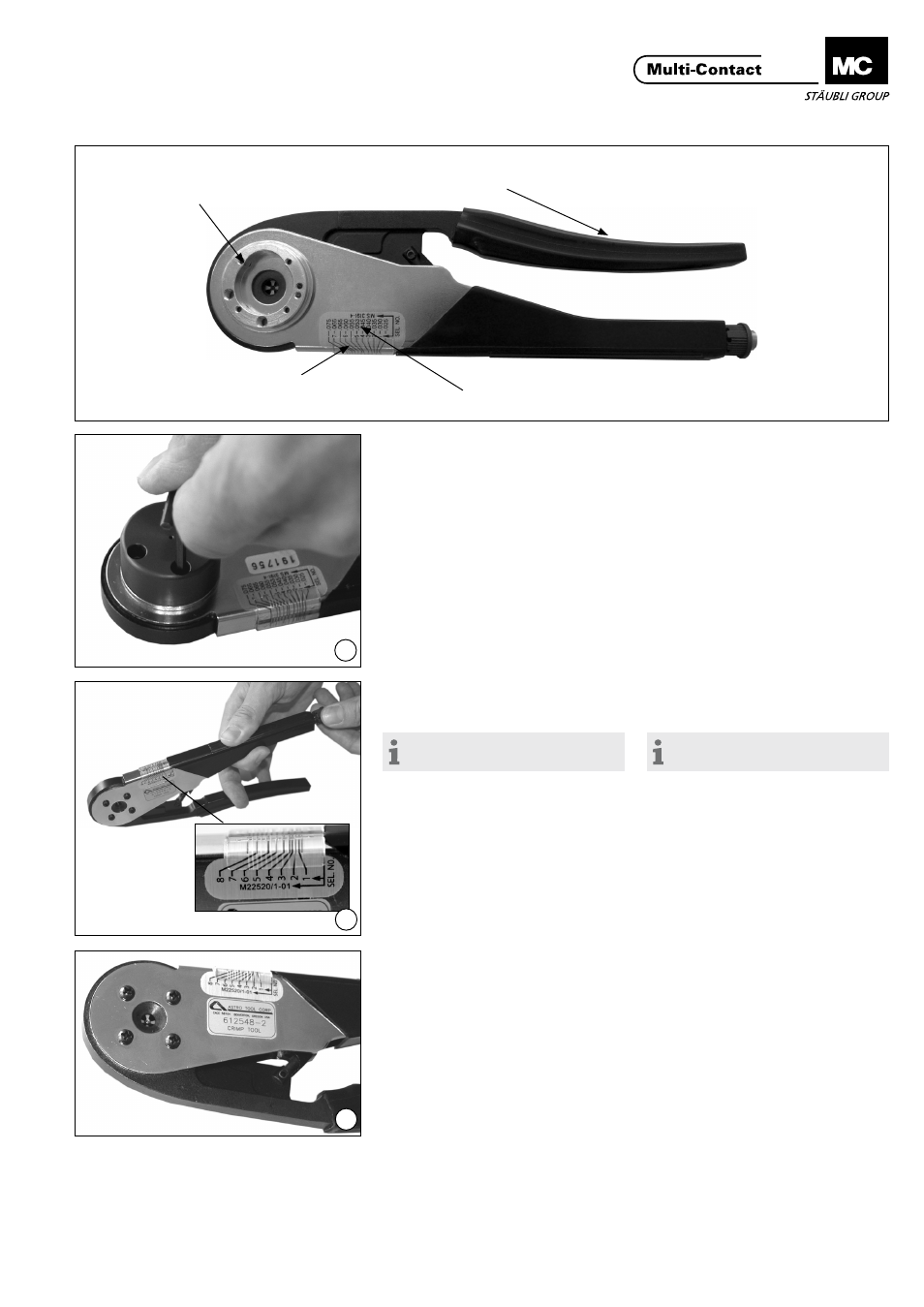

(ill. 1)
Fixer la matrice / le locator ajustable à
l’aide de la clй а 6 pans (inclue dans la
livraison).
(ill. 1)
Fasten the insert / adjustable locator
with the supplied key�
(ill. 2)
Régler le sélecteur�
(ill. 2)
Set the selector range�
Remarque:
Utiliser l’échelle “M22520AA01”!
Note:
Use scale “M22520AA01”
(ill. 3)
Insérer le fыt а sertir dans la pince�
Fermer jusqu’à fixation.
(ill. 3)
Insert the crimping sleeve into the pli-
ers. Close until fixed.
Levier manuel / Hand lever
Matrice / Die
Indicateur du selecteur / Selector range
Echelle / Scale
