Multi-Contact MA079 - Manuel

Advanced Contact Technology
www.multi-contact.com 1 / 4
CT-M-CZ
MES-CZ
MES-CZ-CT0,6 MES-CZ-CT1 MES-CZ-CT1,5 MES-CZ-CT3
MA076 (de_en)
Montageanleitung MA076 (de_en)
Assembly instructions MA079 (fr_en)
Notice d‘utilisation MA079 (fr_en)
Operating instructions

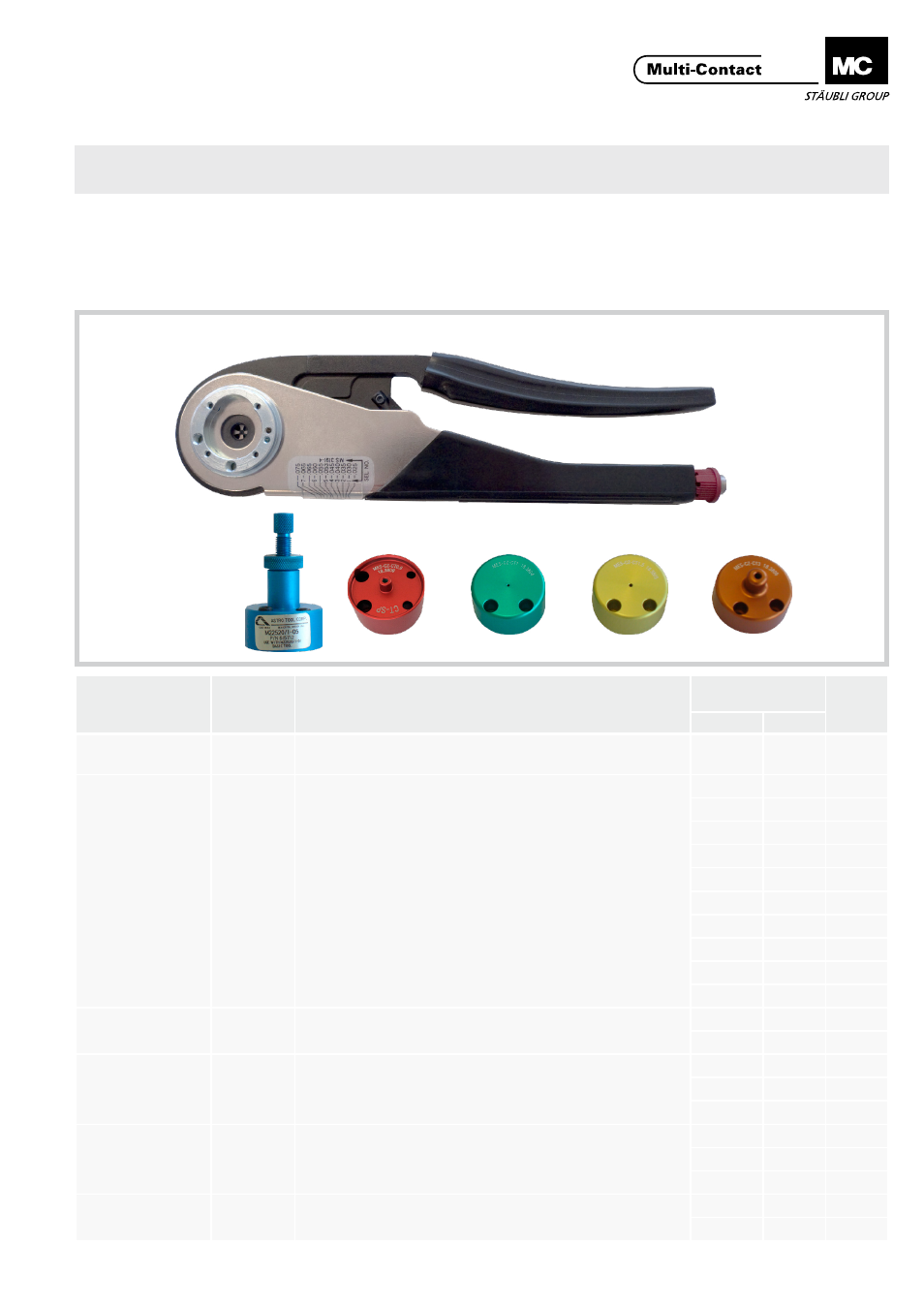

Pince à sertir CT-M-CZ Crimping pliers CT-M-CZ
Sommaire
Consignes de sécurité ................................................................2
Utilisation ��������������������������������������������������������������������������������3-4 Content
Safety Instructions ......................................................................2
Operating ��������������������������������������������������������������������������������3-4
Type
No. de Cde.
Order No.
Désignation
Description
Section de câble
Cable cross section
Sel-No.
mm² AWG
CT-M-CZ 33�3800
Pince à sertir
Crimping pliers
MES-CZ 18�3801
Locator ajustable (excepté pour contacts Ø 0,6 mm)
Locator adjustable (except for Ø 0,6 mm contacts)
0,14 26 1
0,2 24 2
0,25 24 2
0,34 22 3
0,5 20 4
0,75 18 5
1 18 5
1,5 16 6
2,5 14 7
4 12 8
MES-CZ-CT0,6 18�3809 Matrice / Insert
0,14 26 1
0,25 24 2
MES-CZ-CT1 18�3804 Matrice / Insert
0,25 24 2
0,5 20 4
0,75 18 5
MES-CZ-CT1,5 18�3805 Matrice / Insert
0,5 20 4
1 18 5
1,5 16 6
MES-CZ-CT3 18�3806 Matrice / Insert
2,5 14 7
4 12 8
