Advanced Contact Technology
6 / 8 www.multi-contact.com
14
15
Codage Coding
Il existe jusqu’à 6 possibilités méca-
niques de codage, identifi ées de C1
à C6.
En vue de garantir une parfaite inter-
changeabilité, nous vous recomman-
dons le codage suivant: There is a maximum of 6 mechani-
cally coding possibilities, designated
from C1 to C6.
The following coding is recommended
to safeguard the interchangeability:
Remarque:
Une broche codée ne pourra pas
être connectée à une douille avec un
codage différent.
Note:
Plugs can only be inserted into
sockets with the same code no.

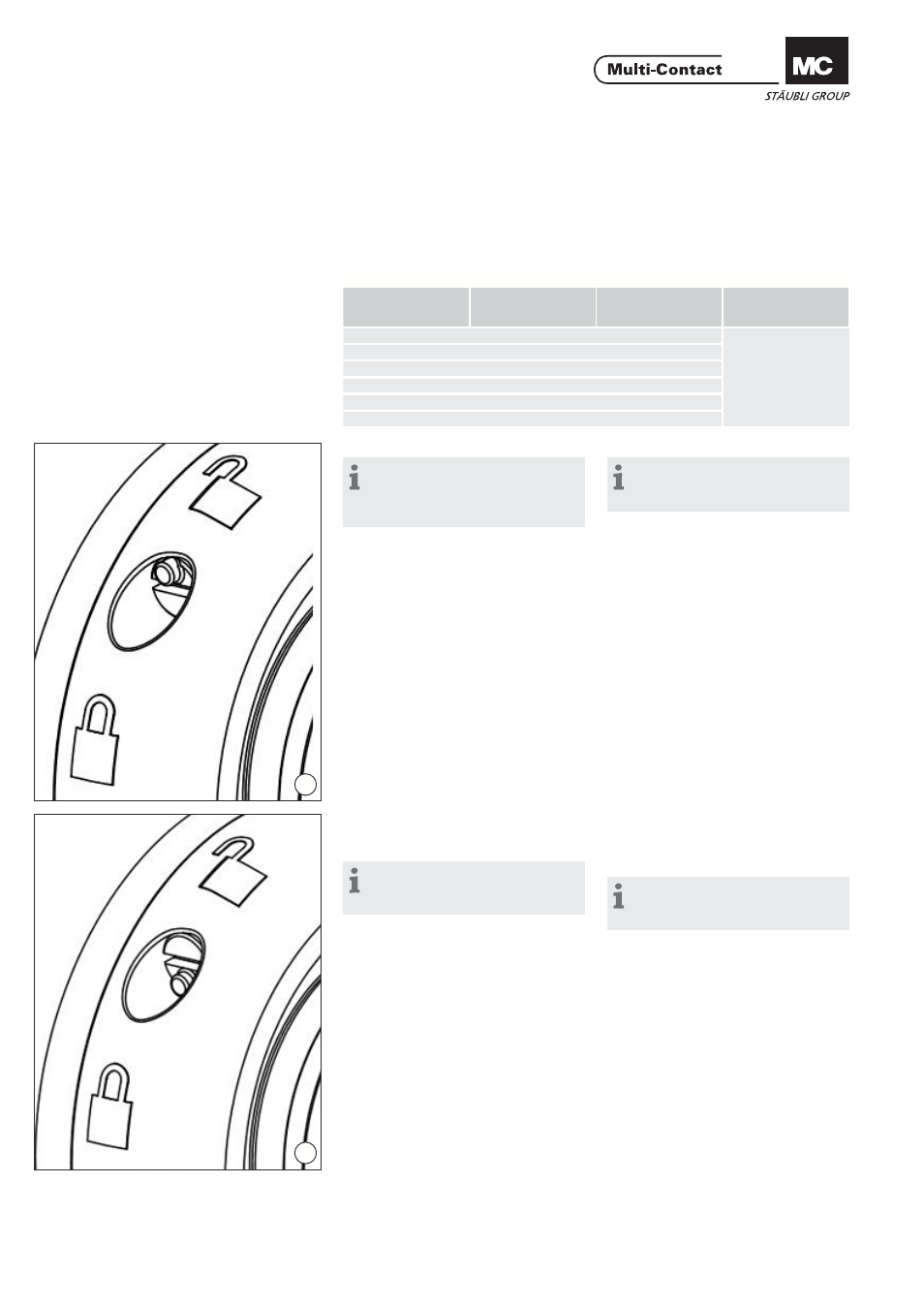

Verouillage supplémentaire Safety latch
(ill. 14)
Pour brancher et débrancher, le verrou
de blocage sur KBT21... doit être en
position «ouverte». (ill. 14)
For plugging and unplugging, the
latch on KBT21... must be in the
“open” position.
(ill. 15)
Verrou de blocage «fermé»: empêche
une déconnexion involontaire!
Remarque:
Le verrou de blocage peut être ac-
tionné à l’aide d’un tournevis, taille 0.
(ill. 15)
In “closed” position, the latch pre-
vents accidental disconnection of the
plug connector.
Note:
The locking pin can be operated
with a screw driver of size 0.
Tab. 3
Désignation
Designation Symbol
Symbole
No. de codage
Coding-No.
Couleur
Colour
Phase 1 L1 C1
Spécifi que client
Customer specifi c
Phase 2 L2 C2
Phase 3 L3 C3
Neutral N C4
Erde / Ground PE C5
Reserve - C6
