Multi-Contact MA069 - Manuel (Page 4)

Advanced Contact Technology
4 / 8 www.multi-contact.com
8
9
5
6
7
10

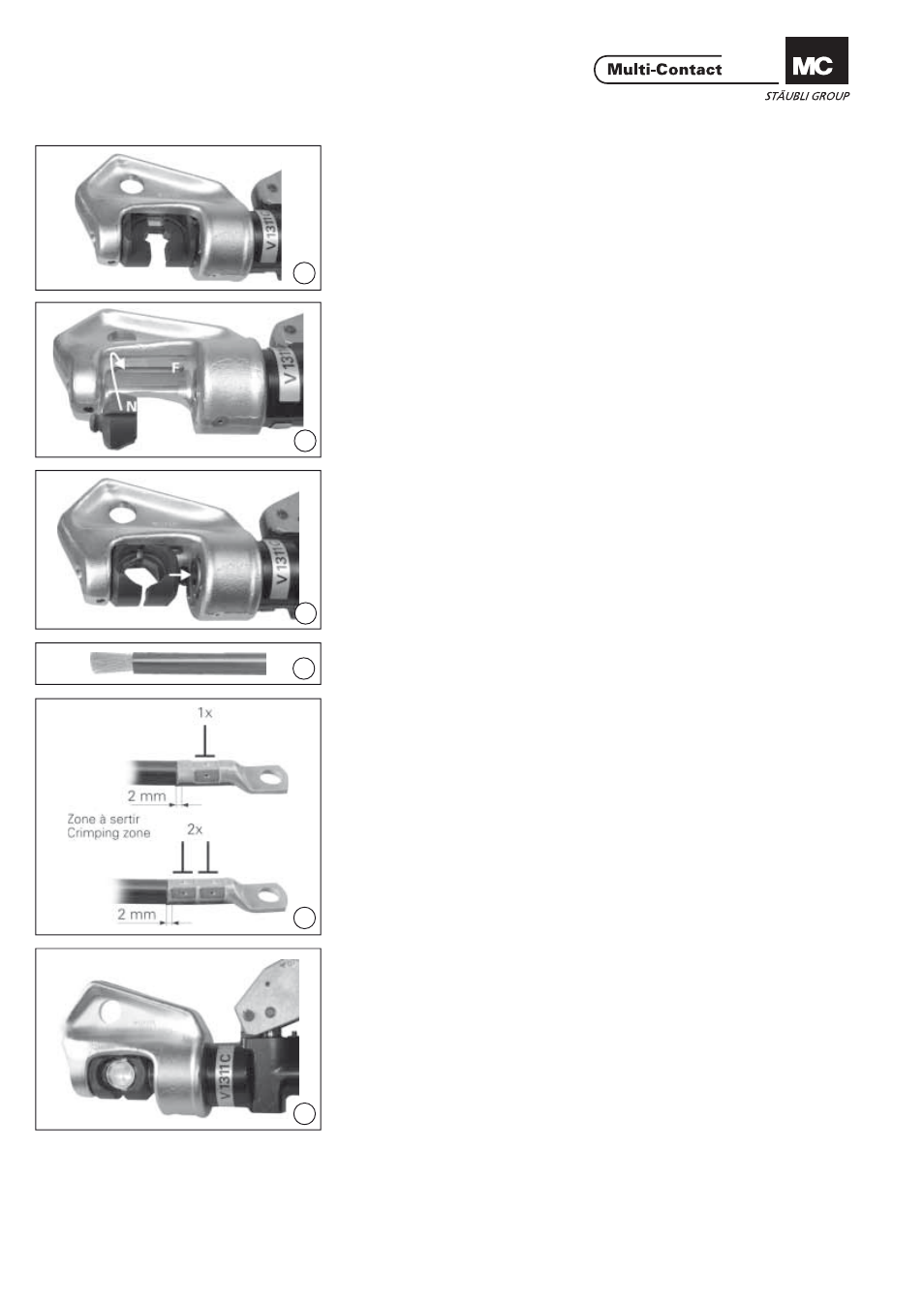

(ill. 5)
Monter de la même manière le
deuxième porte-matrices équipé d‘une
matrice. (ill. 5)
Mount second insert holder with
crimping insert in the same way.
Montage des matrices
sans porte-matrices Mounting the inserts without
insert holders
(ill. 6)
Placer le porte-matrices en orientant
le doigt de guidage N dans le rail F,
et pousser l’ensemble pour introduire
le tenon dans l’ouverture corres-
pondante. Un clic audible confi rme
l‘enclenchement correct. (ill. 6)
Place the crimping insert with slot N
in the guide rail F and push into the
opening provided with the locating
knob at the front. An audible click
confi rms that it has engaged correctly.
(ill. 7)
Monter la deuxième matrice de la
même manière. (ill. 7)
Mount the second crimp insert in the
same way.
Préparation du câble Cable preparation
(ill. 8)
Dénuder le câble. La longueur dépend
des prescriptions liées au fыt а sertir.
Voir les instructions de montage MC. (ill. 8)
Strip cable insulation over the length
specifi ed for the respective crimping
sleeve. See MC assembly instructions.
Sertir le câble Cable crimping
(ill. 9)
Respecter la position du sertissage
indiquée sur l‘illustration. Distance
du bord du fыt а sertir min. 2mm. La
position est variable selon le nombre
de sertissage à réaliser (un ou deux).
Voir les instructions de montage MC. (ill. 9)
Position the crimp as shown in the
illustration. Distance from edge of
crimping sleeve min. 2mm. The posi-
tion depends on whether crimping
has to be done once or twice.
See MC assembly instructions.
(ill. 10)
Insérer le fыt а sertir dans la pince et
fermer la pince par plusieurs mouve-
ments de levier jusqu‘à ce que les ma-
trices de sertissage soient en contact
avec le fыt а sertir et l’immobilisent.
Le fыt а sertir ne doit pas se déformer.
En cas de besoin, il est possible de
rétracter les matrices de sertissage,
voir ill. 13, page 5/8. (ill. 10)
Insert crimping sleeve in the pliers and
close the pliers with several move-
ments of the lever until the crimping
inserts engage with the crimping
sleeve and fi x it. This operation must
not deform the crimping sleeve. The
crimping inserts can be reset if neces-
sary, see ill. 13, page 5/8.
