1 2 3 4 5 6 7 8 7 9 8

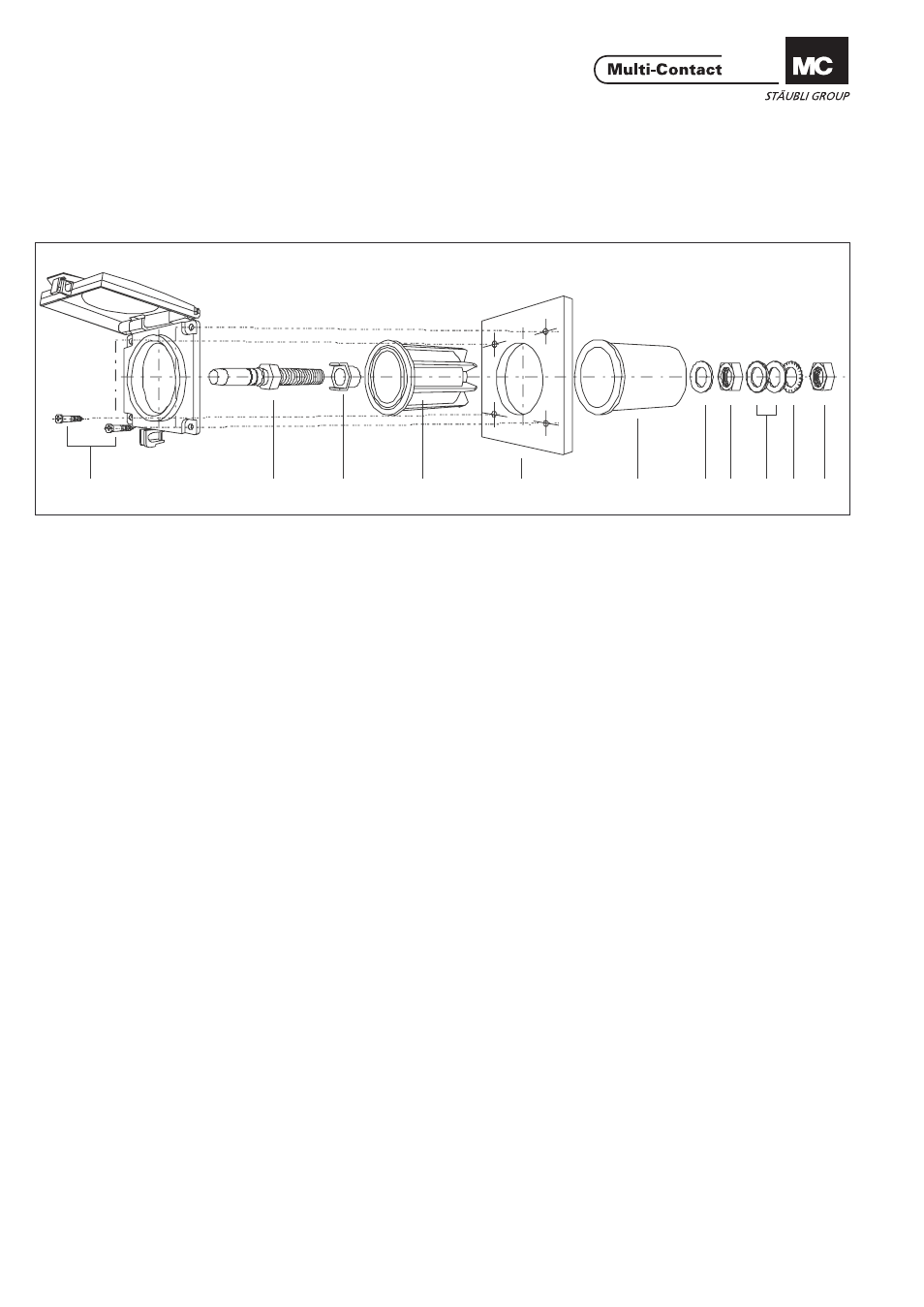

Variante de montage No. 5 Mouting way. Nr 5
Montage dans un ordre différent pour les prises à encastrer
ID/...10AR-N et ID/...14AR-N. Different way of assembly order for receptacles ID/...10AR-N
and ID/...14AR-N.
1. Vis M3 (auto-taraudeuse)
2. Insert (mâle ou femelle)
3. Adaptateur (pour ID/...10AR-N)
4. Support de contact
5. Panneau
6. Corps
7. Rondelles
8. Ecrous de serrage
9. Rondelle éventail 1. Self-cutting screws M3
2. Contact insert (plug or socket)
3. Adapter (for ID/...10AR-N)
4. Contact carrier
5. Front panel
6. Housing
7. Washers
8. Connection nut
9. Serrated lock washer
