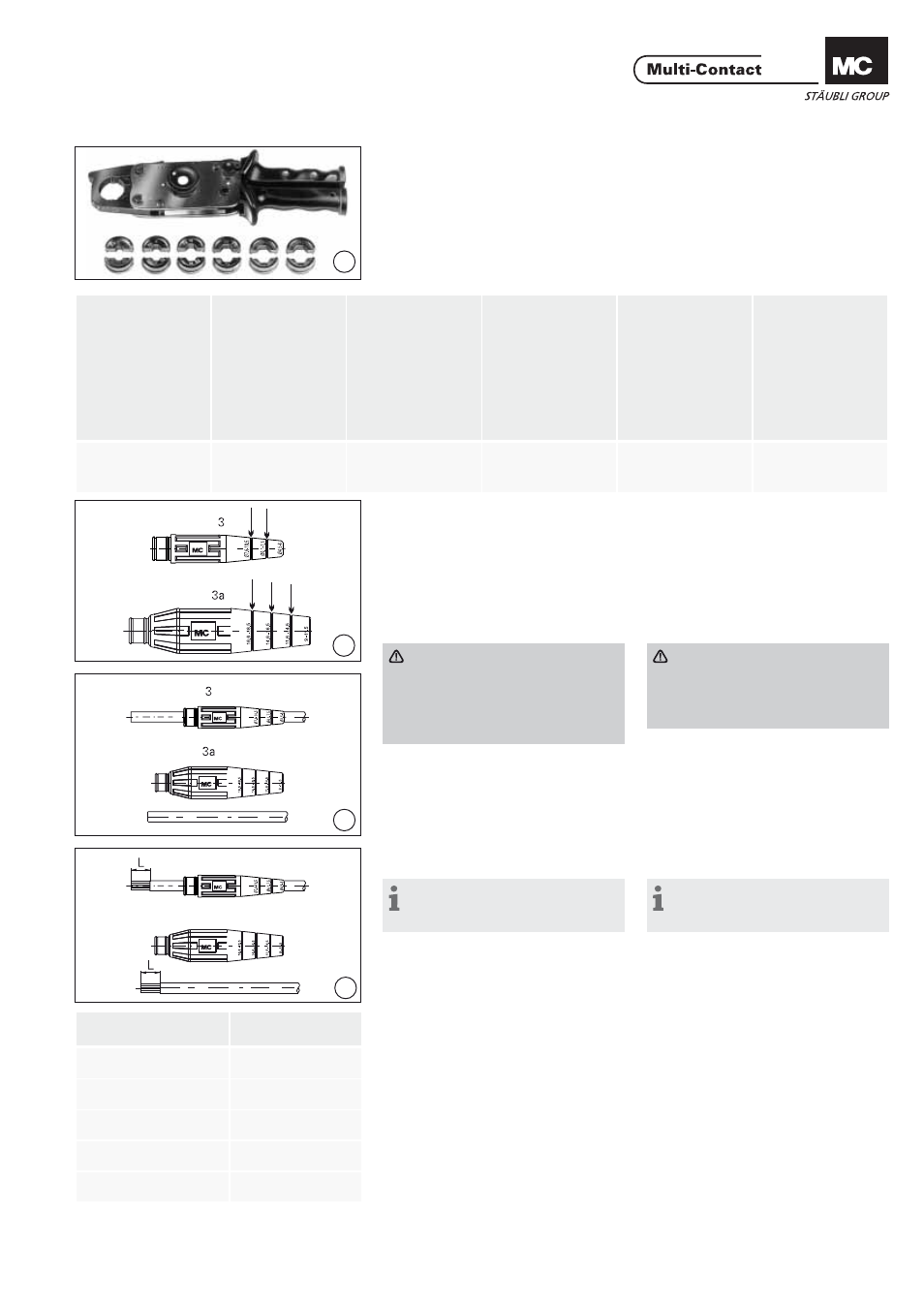

Multi-Contact MA006 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
4
3
1
Tab. 1
Outillage nécessaire Tools required
(ill. 1)
Pince à sertir et accessoires voir: (ill. 1)
Crimping pliers and accessories see:
Préparation du manchon Sleeve preparation
(ill. 2)
La partie arrière du manchon (3) peut
être adaptée au diamètre du câble.
Pour ce faire, couper le manchon au
niveau des marquages correspon-
dants. (ill. 2)
The cable sleeve (3) can be adapted
to the cable diameter in that it is cut
down in the marked positions accord-
ingly.
Attention
Pour des câbles de diamètres sur
isolants supérieurs à 10,5mm,
utiliser le manchon T6L avec, le
cas échéant, les fûts de réduc-
tion adaptés. Attention
For cables with an outer diameter
greater than 10.5mm use cable
sleeve T6L with a suitable crimp
reducing sleeve.
Préparation du câble Preparation of the cable
(ill. 3)
Enfi ler le manchon T6N (3) sur le
câble. Le manchon T6L (3a) n’est en-
fi lé sur le câble qu’après sertissage. (ill. 3)
Push sleeve T6N (3) onto the cable.
Sleeve T6L (3a) is pushed onto the
cable after crimping.
Remarque:
Pour faciliter le montage, utiliser
du talc.
Note:
The cable slides easier with talcum
powder.
(ill. 4)
Dénuder le câble sur la longueur L. (ill. 4)
Strip cable insulation to the length L.
*Pour des conducteurs de sections
4mm
2 et 6mm 2 , des fûts de réduction
sont proposés par MC:
RH10/4 Order No.: 05.5103
RH10/6 Order No.: 05.5102
*For the conductor cross sections
4mm
2 and 6mm 2 reduction sleeves
are available:
RH10/4 Order No.: 05.5103
RH10/6 Order No.: 05.5102
Pince à sertir Crimping plier
s
No. de Cde Order No. Matrices Inserts No. de Cde Order No. Section du conducteur Conductor cr
oss
section Ø- intérieur du fыt а sertir Internal-Ø crimp slee
v
e
M-PZ13 18.3700
MES-PZ-TB8/10
MES-PZ-TB9/16
MES-PZ-TB11/25 18.3702
18.3703
18.3704 10mm 2
16mm 2
25mm 2
5mm
6mm
8mm
Section du conducteur
Conductor cross section Longueur L
Length L
4mm 2 10 mm
6mm 2 12 mm
10mm 2 14 mm
16mm 2 14 mm
25mm 2 16 mm
+
-
1,5
0,5
+
-
2
1
+
-
2
1
+
-
2
1
+
-
2
1
