Installation et maintenance des LY 1001, LY 2001 et LY 300
FCD LMFIM1501-00

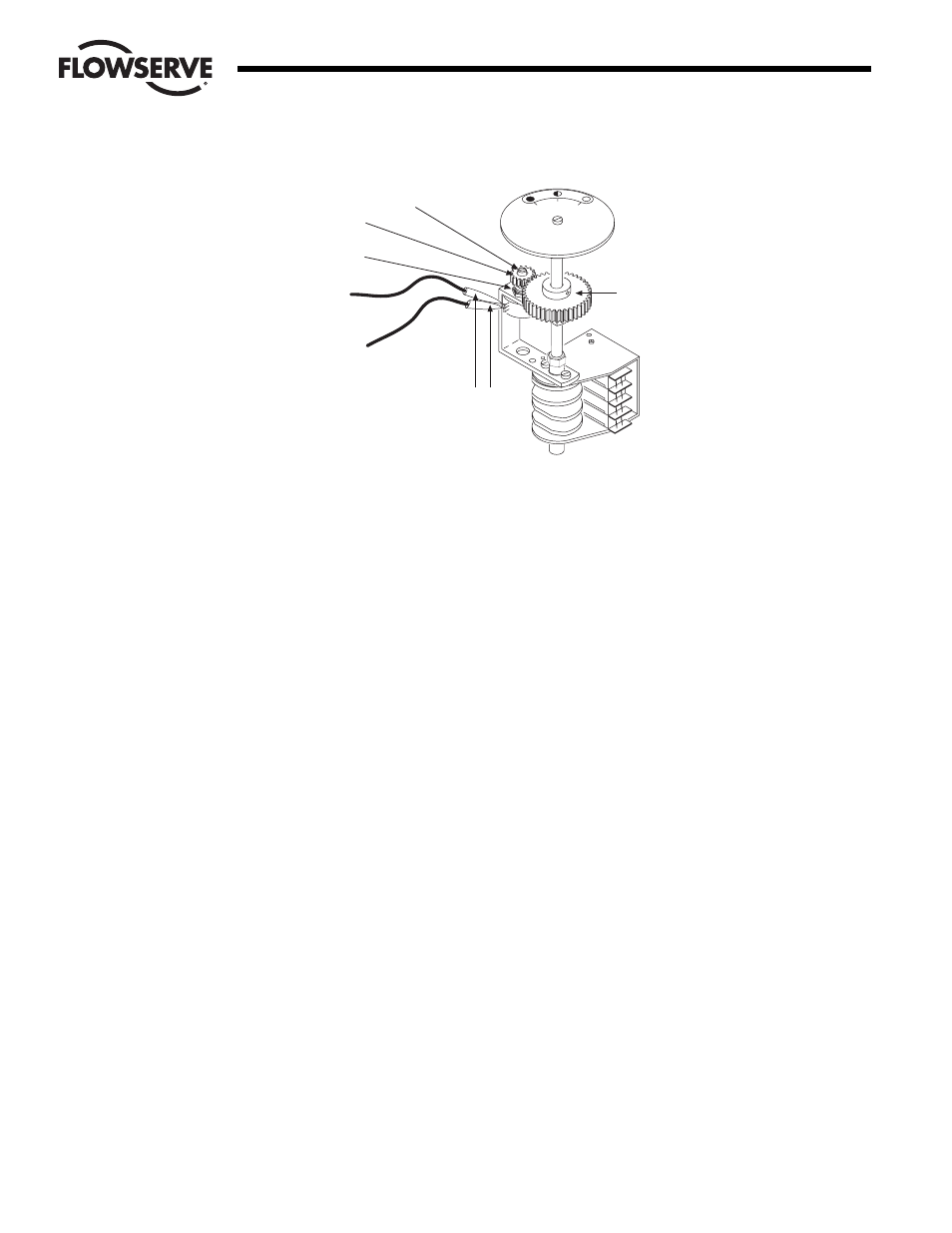

Figure 5.13 : composants d’étalonnage du potentiomètre
4.
Si la lecture est incorrecte, passez à l’étape 5. Si elle est correcte, passez à l’étape 6.
5.
a. Desserrez la petite vis de pression qui retient l’engrenage droit à la tige du potentiomètre.
b. Placez un tournevis à pointe plate dans la rainure de la tige du potentiomètre et faites tourner la tige jusqu’à
obtention d’une lecture correcte comme décrit dans l’étape 3.
c. Resserrez la vis de pression.
6.
Débranchez l’ohmmètre et reconnectez les câbles du potentiomètre aux connexions d’origine.
Limitorque
PERCENT OPEN
0
50 100
Tige du potentiomètre
Engrenage droit
Vis de pression
Connexion d’extrémité
Connexion centrale
Raccordements de
l’ohmmètre vers le
potentiomètre
Roue menante du
potentiomètre
