5-4 Installation et maintenance des LY 1001, LY 2001 et LY 300 FCD LMFIM1501-00
Tableau 5.2 : tailles des piquées de base de fixation / actionneur LY
Type d’unité Taille de piquée
et taille Quantité Système métrique anglais Système métrique européen LY
1001 8 3 /
8
- 16 x 0,71 de M10 x 1,5 mm x 25 mm de
profondeur profondeur (en conformité
avec les critères de brides
de fixation F10 ISO)
LY 2001/3001 8 5 /
8
- 11 x 1,26 de M16 x 2 mm x 35 mm de
profondeur profondeur (en conformité
avec les critères de brides
de fixation F14 ISO)
REMARQUE : Flowserve fournit huit piquées pour les LY 1001, LY 2001 et LY 3001 en unités du système métrique
anglais / européen afin de permettre tout type de montage. Un minimum de quatre boulons de fixation est requis
pour un fixage correct et pour empêcher le couple de réaction sur ces unités.
a DANGER : TENSION DANGEREUSE. Ne générez aucun courant électrique avant d’avoir procédé à tous les
réglages de câbles et d’interrupteurs de fin de course. Une fois que l’appareil est sous tension, redoublez d’at-
tention si le couvercle n’est pas installé.
4. Retirez le couvercle de commande (pièce n° 3) et les bouchons de canalisation (pièce n° 144).

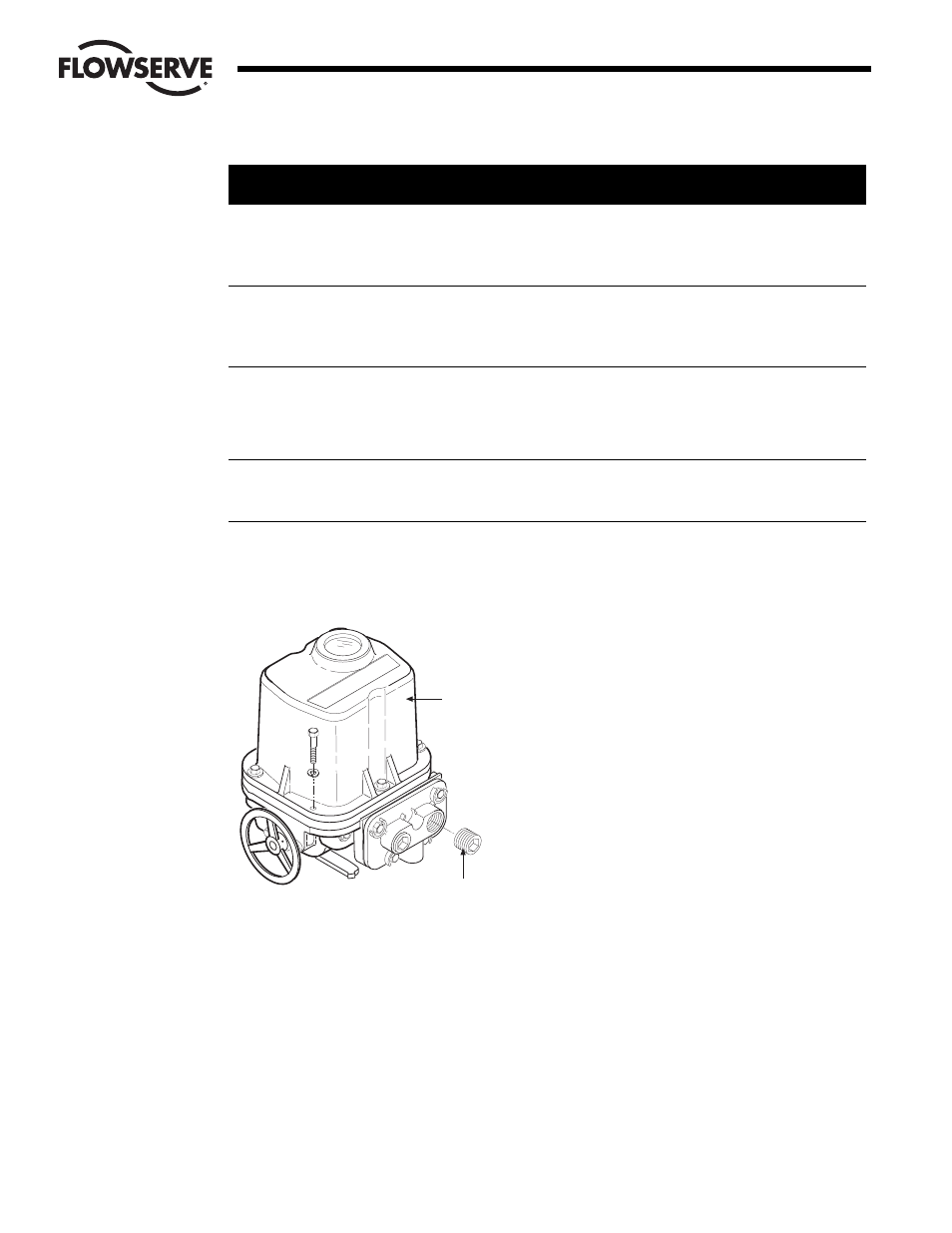

Figure 5.4 : retrait du couvercle de commande et des bouchons de canalisation
Limit
orque
N° 3 Couvercle de commande
N° 144 Bouchons de canalisation
