FCD LMFIM1501-00 Installation et maintenance des LY 1001, LY 2001 et LY 300 5-11
5.8.2 Réglage de la butée mécanique FERMÉ sur les LY 2001 / 3001
Tableau 5.6 : tailles des butées mécaniques et des vis de blocage
Type d’unité Taille de vis d’arrêt Taille de vis de blocage
LY 2001/3001 5 /
8
-16 x 3"pouces 5 /
8
-11
Tous les numéros de pièces font référence à la figure 5.11.
1. Réglez les vis de butée mécanique FERMÉ (pièce n° 58) (vis à tête hexagonale) en desserrant les écrous
frein (pièce n° 59) (écrou à tête hexagonale).
2. A l’aide du volant de manœuvre, tournez la vanne en position fermée. Assurez-vous que la vanne est
totalement assise avant de régler la butée mécanique.
3. Tournez la vis de butée mécanique (pièce n° 58) vers la droite jusqu'à ce qu’elle entre en contact avec la
goupille de butée (pièce n° 28).
4. Desserrez la vis de butée mécanique (vers la gauche) d’environ 1 tour 1 1 /
2
.
5. Resserrez l’écrou frein.
6. Faites fonctionner l’actionneur manuellement vers la position fermée pour vous assurer que le réglage est correct.
REMARQUE : les butées mécaniques ont pour but de protéger l’équipement contre toute surcourse en
cas d’échec de l’interrupteur de fin de course. Au cours des cycles normaux d’ouverture et de fermeture,
la vanne ne doit pas imposer de couple sur la vis de pression de butée mécanique.

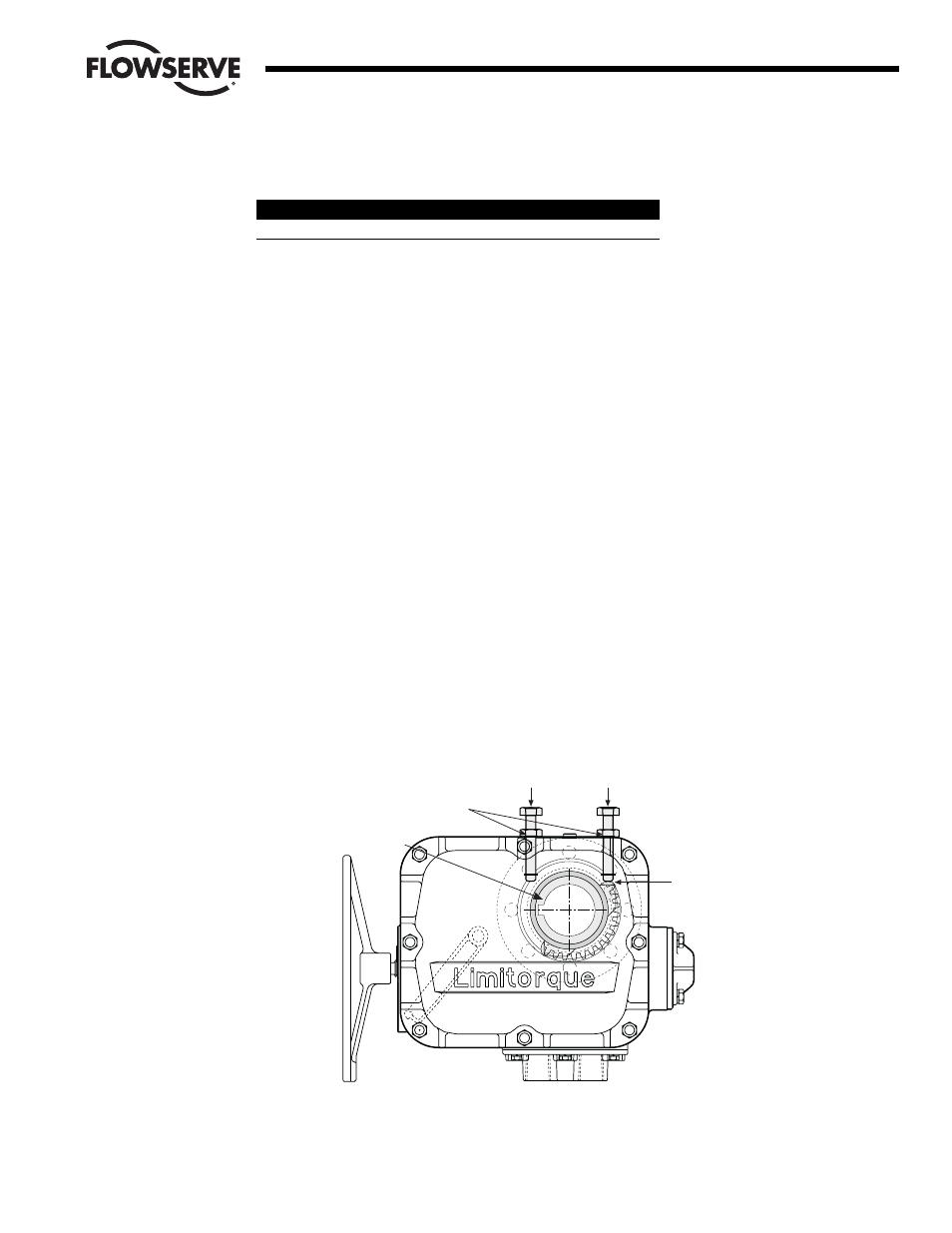

Figure 5.11 : vis de pression de butée mécanique ajustée au point de contact de l’écrou de commande autobloquant
sur les LY 2001 et 3001
N° 32 Écrou autobloquant
N° 59 Vis de pression
N° 58 Vis de pression
de butée mécanique
Vis de pression de butée mécanique
FERMÉ OUVERT
N° 28 Goupille de
butée et vis de butée
mécanique placés au
point de contact
Vue de dessus du LY 2001/3001
Rotation à
gauche pour
ouvrir
