5-10 Installation et maintenance des LY 1001, LY 2001 et LY 300 FCD LMFIM1501-00
5.8 Butées mécaniques
5.8.1 Réglage de la butée mécanique FERMÉ sur le LY 1001
Tableau 5.5 : vis de pression de butée mécanique
Type Taille des vis de pression Taille des
d’unité de butée mécanique vis de pression
LY 1001 3/8-16 x 1.25"pouces 3/8-16 x 0.375"pouces
Les numéros de pièces font référence à la figure 5.10.
1. Réglez la vis de pression de butée mécanique FERMÉ (pièce n° 58) en retirant la vis de pression (pièce n° 59).
2. A l’aide du volant de manœuvre, tournez la vanne en position fermée. Assurez-vous que la vanne est bien
assise avant de régler la butée mécanique.
3. Tournez la vis de pression de butée mécanique (pièce n° 58) vers la droite jusqu'à ce qu’elle entre en
contact avec l’écrou autobloquant (pièce n° 32). (Voir la figure 5.9.)
4. Desserrez la vis de pression de butée mécanique (vers la gauche) d’environ 1 tour 1 1 /
2
.
5. Réinstallez la vis de pression (pièce n° 59).
6. Faites fonctionner l’actionneur manuellement vers la position fermée pour vous assurer que le réglage est correct.
REMARQUE : les butées mécaniques ont pour but de protéger l’équipement contre toute surcourse en cas
d’échec de l’interrupteur de fin de course. Au cours des cycles normaux d’ouverture et de fermeture, la
vanne ne doit pas imposer de couple sur la vis de pression de butée mécanique.

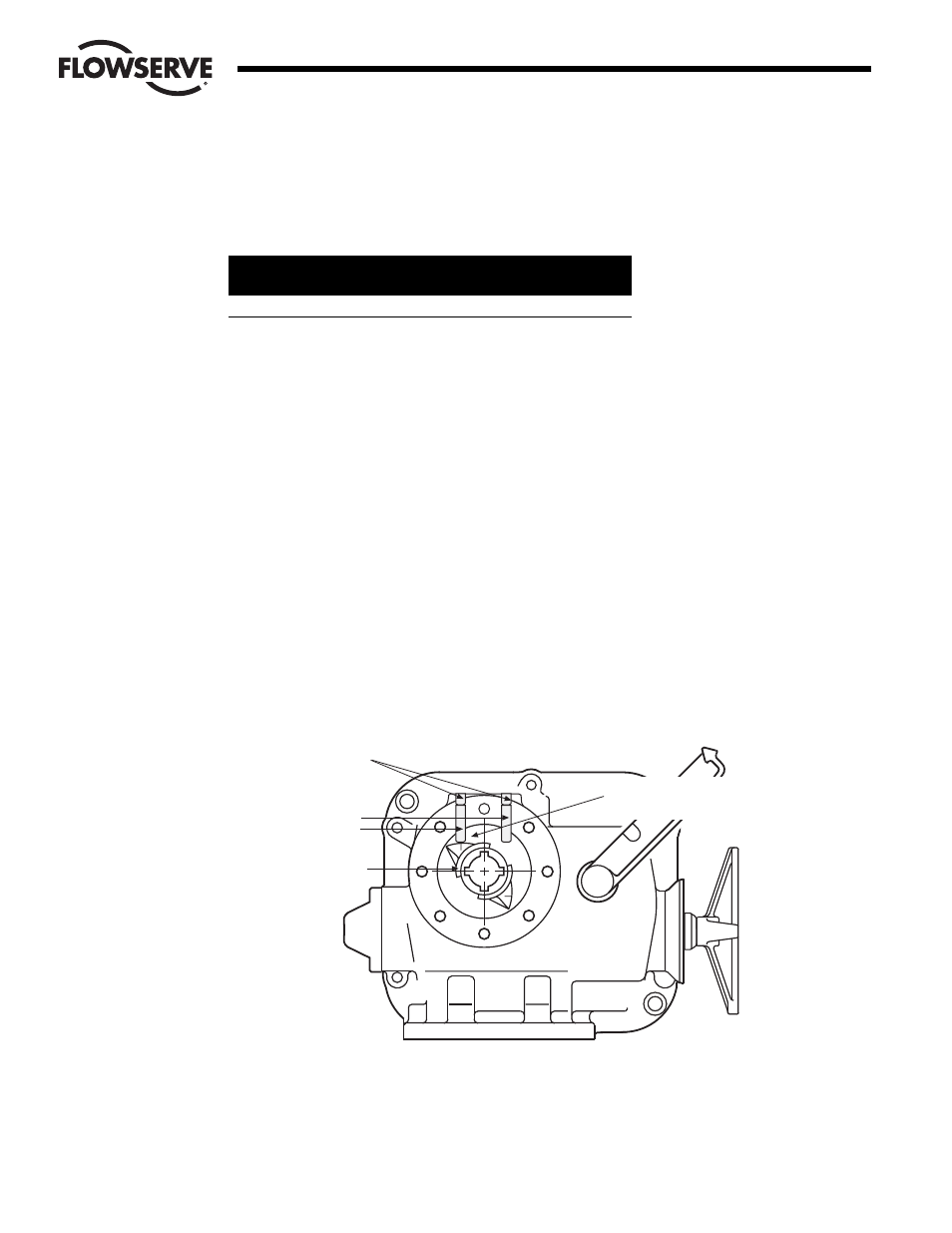

Figure 5.10 : vis de pression de butée mécanique ajustée au point de contact de l’écrou autobloquant sur le LY 1001
N° 59 Vis de pression
N° 58 Vis de
pression de butée
mécanique
N° 32 Écrou
autobloquant
Écrou autobloquant et
vis de butée mécanique
placés au point de contact
Rotation à
gauche pour
ouvrir
Vis de pression de
butée mécanique
OUVERT FERMÉ
Vue de dessous du LY 1001
