Montage Assembly
Remarque:
La confection des contacts de
fi bres optiques doit être effectuée
par du personnel spécialisé avec un
équipement approprié. Pour le sertis-
sage du manchon de fi xation, il est
recommandé d’utiliser une pince à
sertir à matrice hexagonale et ouver-
ture de clé de 3.3mm.
Note:
The assembly of glass fi bre con-
tacts must be carried out by special-
ised personnel with the appropriate
equipment. For crimping the reten-
tion sleeve, a crimping tool with a
hexagonal form and a wrench size of
3.3mm is recommended..

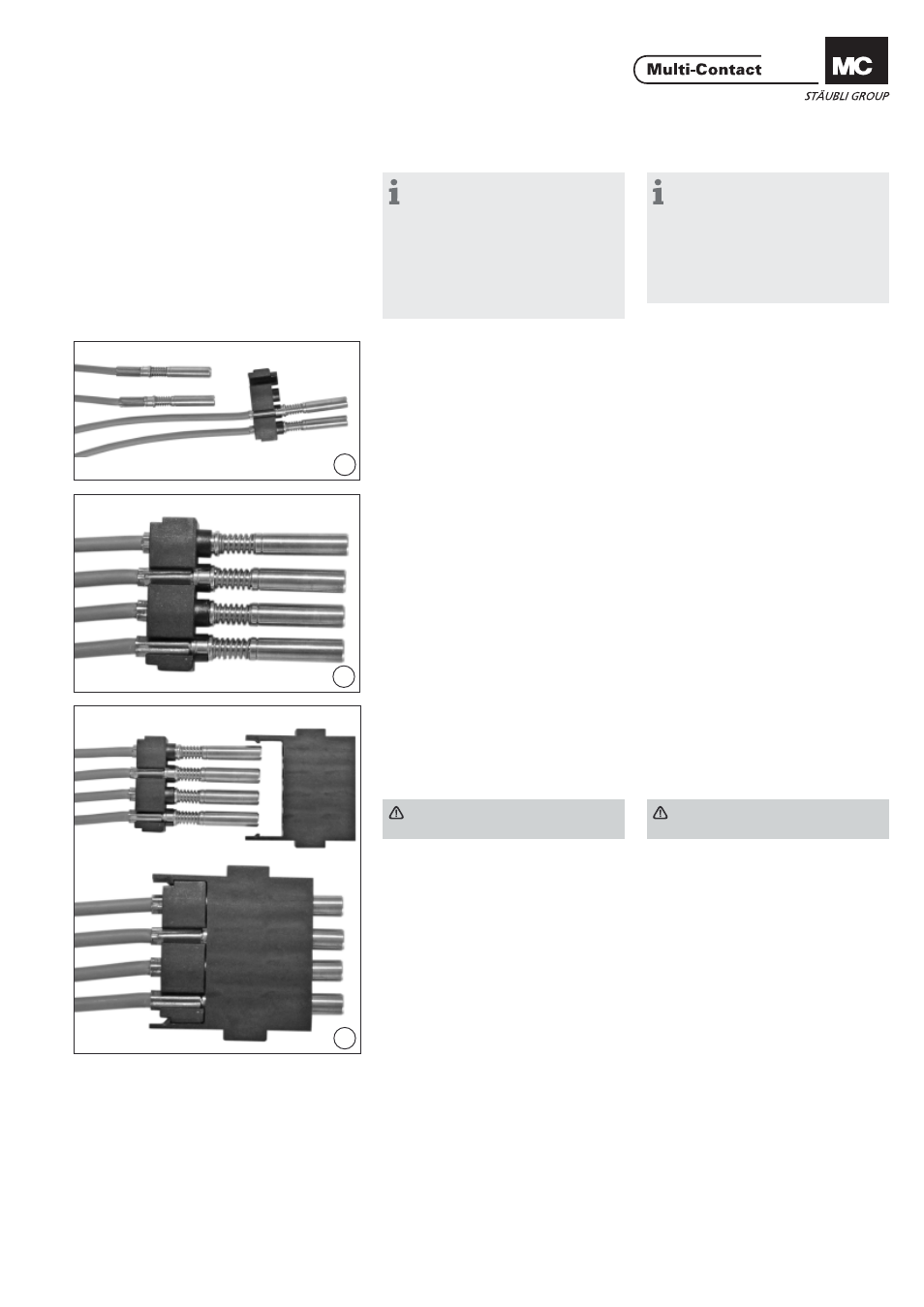

(ill. 1)
Introduire les câbles confectionnés
latéralement dans la plaque-support.
Ramener les câbles en arrière jusqu’à
ce que les contacts soient en appui
dans la plaque-support.
(ill. 1)
Insert assembled cable laterally into
the holding plate.
Pull back cable until contacts are posi-
tioned in the holding plate.
(ill. 2)
Pousser les contacts avec la plaque-
support dans le corps isolant, veiller à
un positionnement correct (1-4). (ill. 2)
Push contacts into the contact carrier
with the holding plate.
Make sure that they are correctly
positioned. (1-4)
(ill. 3)
Pousser la plaque-support vers le
corps isolant jusqu’à ce que les pattes
d’arrêt s’enclenchent de manière
audible. (ill. 3)
Press holding plate towards the con-
tact carrier until retaining latches have
both engaged audibly.
Attention
Contrôler la position! Attention
Check correct position!
