8

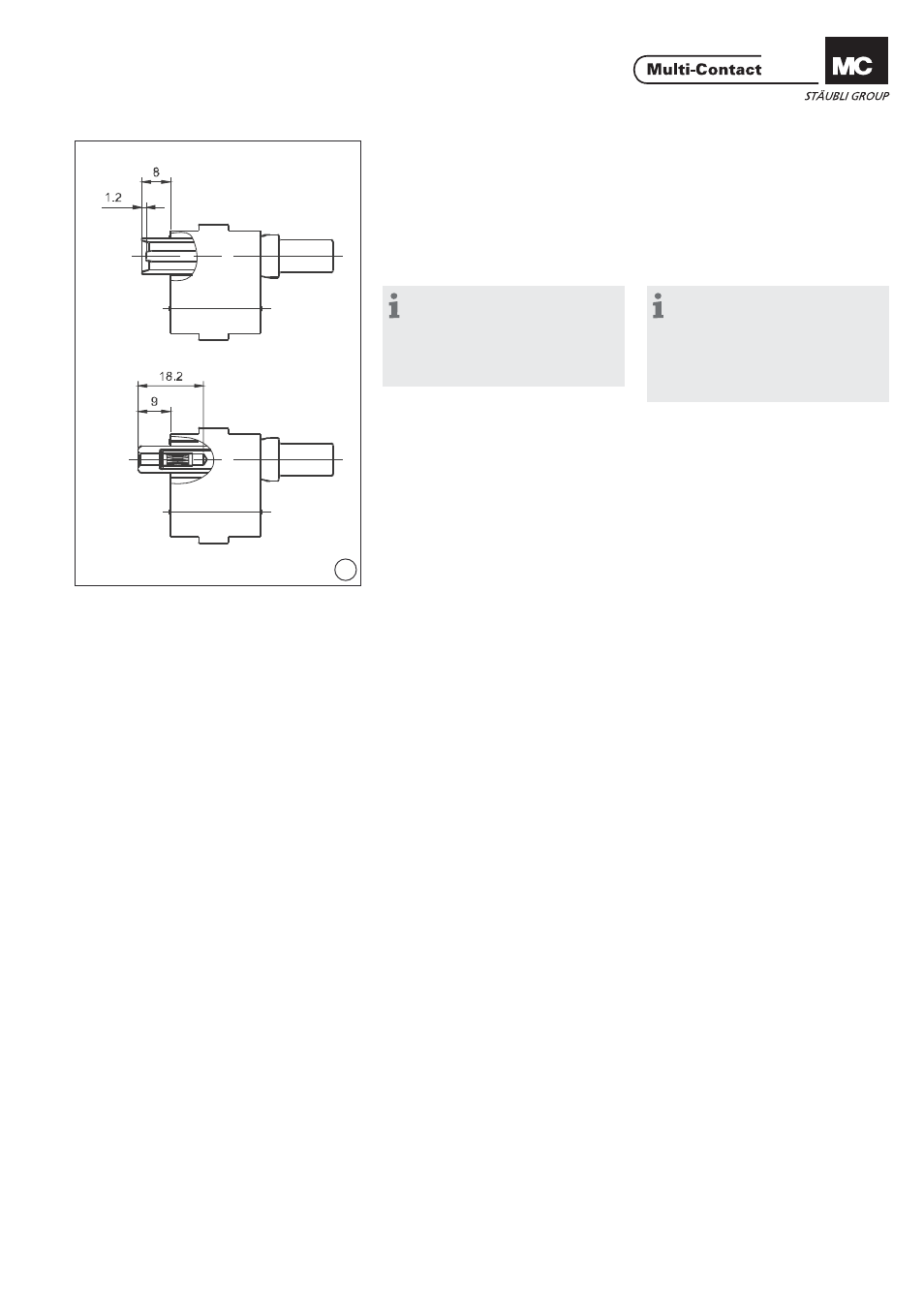

Contrôle du montage des
contacts Checking the contact assem-
bly
(ill. 8)
Vérifi er le montage correct des con-
tacts en contrôlant les cotes 1,2mm
(broche) et 18,2mm (douille). (ill. 6)
The correct engagement of the
contacts must be checked with the
dimensions 1.2mm (pin) and 18.2mm
(socket).
Remarque:
En cas de mauvais montage ou
de réparation, les contacts peuvent
être extraits du support (par la face
de connexion) grâce aux outils de
démontage appropriés
Hinweis:
In the event of pin or socket
assignment errors or repairs the con-
tacts are pushed out of the contact
carriers from the plugging side using
the appropriate extraction tools and
reinserted.
Côté broche
Pin side
Côté douille
Socket side
