Advanced Contact Technology

www.multi-contact.com

3 / 8

1

2

3

4

L1

5

Tab. 1

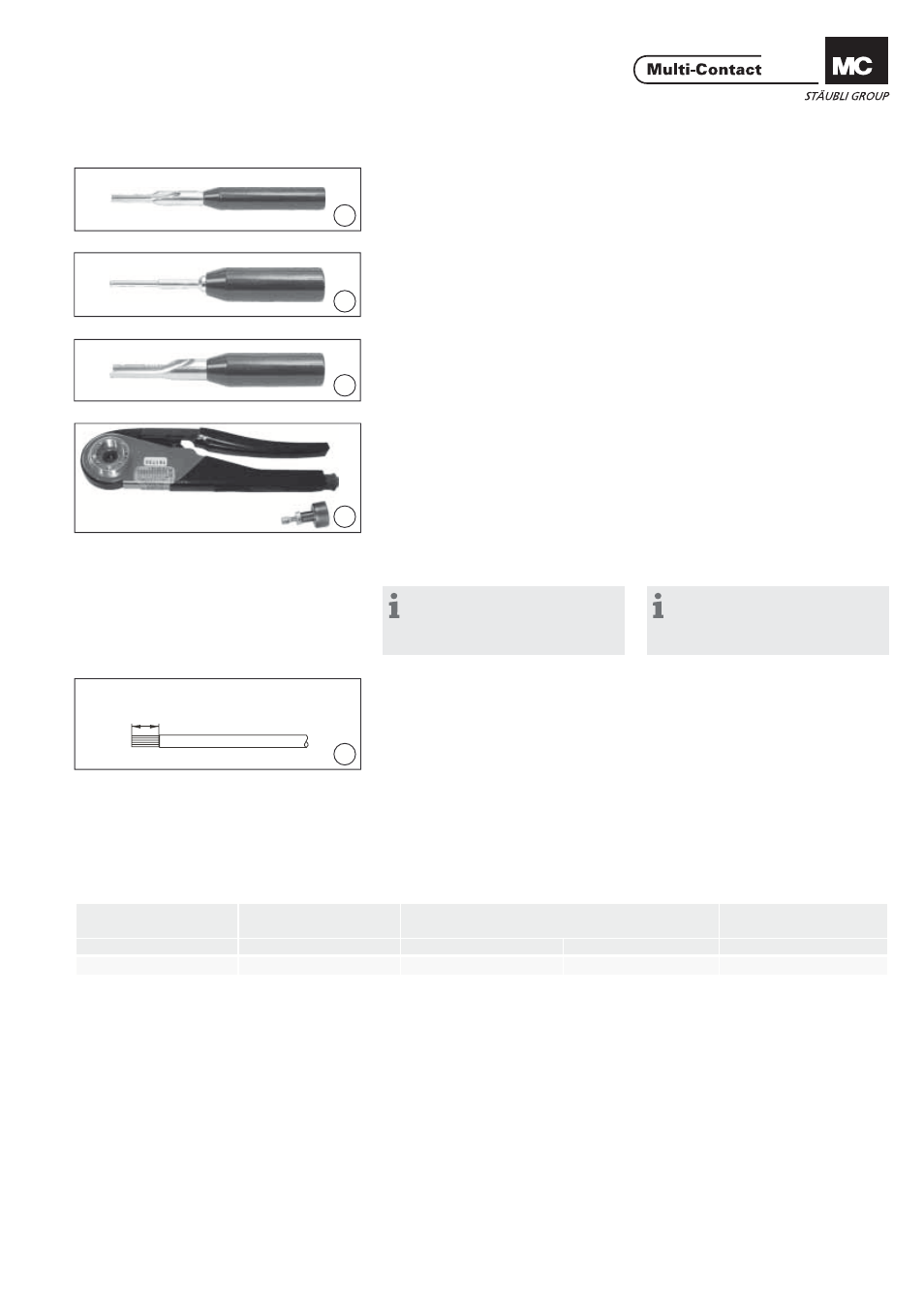

Outillage nécessaire

Tools required

(ill. 1)
Outil de montage broche/douille
ME-WZ3,
No. de Cde: 18.3010

(ill. 1)
Insertion tool pin/socket ME-WZ3,
Order No.: 18.3010

(ill. 2)
Outil de démontage douille
MBA-WZ3,
No. de Cde: 18.3011

(ill. 2)
Extraction tool socket MBA-WZ3,
Order No.: 18.3011

(ill. 3)
Outil de démontage broche
MSA-WZ3,
No. de Cde:18.3012

(ill. 3)
Extraction tool pin MSA-WZ3,
Order No.: 18.3012

(ill. 4)
Pince à sertir CT-M-CZ,
No. de Cde: 33.3800

Locator MES-CZ,
No. de Cde: 18.3801

(ill. 4)
Crimping pliers CT-M-CZ,
Order No.: 33.3800

Locator MES-CZ,
Order No.: 18.3801

Préparation des câbles

Cable preparation

Remarque:
Veiller à ce que les contacts ne

soient pas soumis à des efforts de
traction des câbles raccordés.

Note:
Make sure that no pulling forces

are exerted on the contacts via as-
sembled leads.

(ill. 5)
Enfi ler les accessoires, tels que le
presse-étoupe sur le câble. Enfi ler
également la gaine thermorétractable
(33.5666) sur le câble ainsi que sur
une partie de l’isolation. Rétreindre
(voir ill. 7, page 4).
Dégainer le câble puis dénuder les
conducteurs.
Longueur de dénudage L du câble
pour montage dans boîtier à adapter
au cas par cas, voir MA213.
Longueur de dénudage L1 voir Tab. 1.

(ill. 5)
Place accessories (e.g. cable gland)
on the cable. Push shrink sleeve onto
cable and isolation. Shrink (see ill. 7,
page 4). Strip cable and single con-
ductors.
Dimension L of the cable for instal-
lation in housing has to be adapted
from case to case, see MA213.
Dimension L1 for single conductors,
see Tab. 1.

Ø nominal broche/douille
Nominal Ø pin/socket

Section du conducteur
Conductor cross section

Pince à sertir CT-M-CZ

Crimping pliers CT-M-CZ

Longueur de dénudage L1
Dimension L1

mm

mm2

AWG-No.

Selector-No.

mm

3

2.5

14

8

8
