2. Montage du couvercle de
protection 2. Protective cover assembly
Remarque:
voir l’instruction de montage
MA036, www.multi-contact.com
Note:
see separate assembly instruction
MA036, www.multi-contact.com
3. Raccordement du câble 3. Cable connection

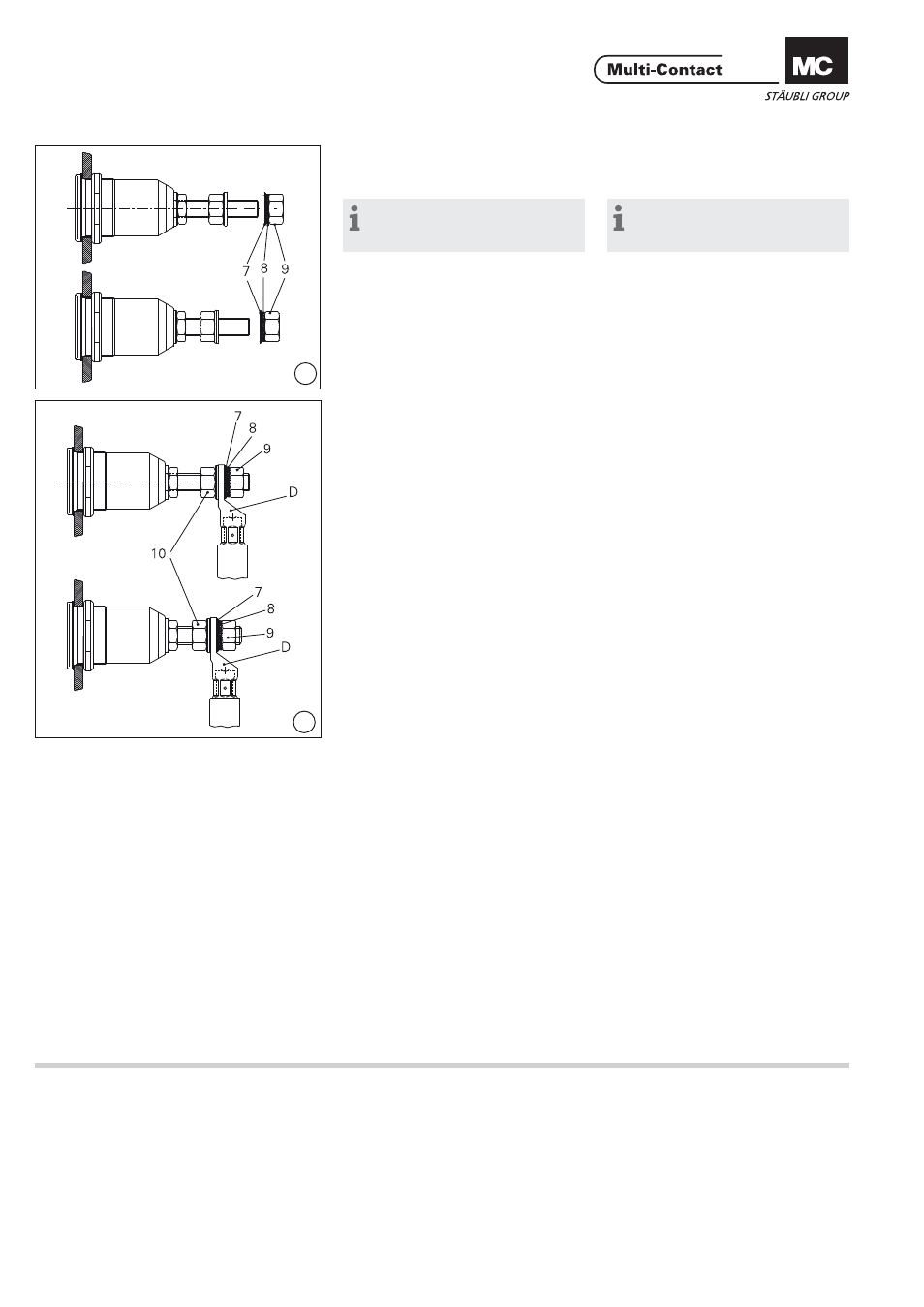

(ill. 8)
Démonter l‘écrou (9), la rondelle (7) et
la rondelle éventail (8). (ill. 8)
Remove nut (9), washer (7), and lock
washer (8).
(ill. 9)
Engager la cosse (D) avec le câble
serti sur l‘embout fi leté. Remonter
l‘écrou (9), la rondelle (7) et la rondelle
éventail (8). Serrer l’écrou (9) avec la
clé dynamométrique 22mm et contrer
l’écrou (10) avec la clй а fourche
22mm. Couple de serrage: 14Nm. (ill. 9)
Slip cable lug (D) with preassembled
cable onto the thread. Reinstall nut
(9), washer (7) and lock washer (8).
Tighten nut (9) with the torque span-
ner 22mm A/F and secure it with nut
(10) and the open-end spanner
22mm A/F. Tightening torque: 14Nm.
