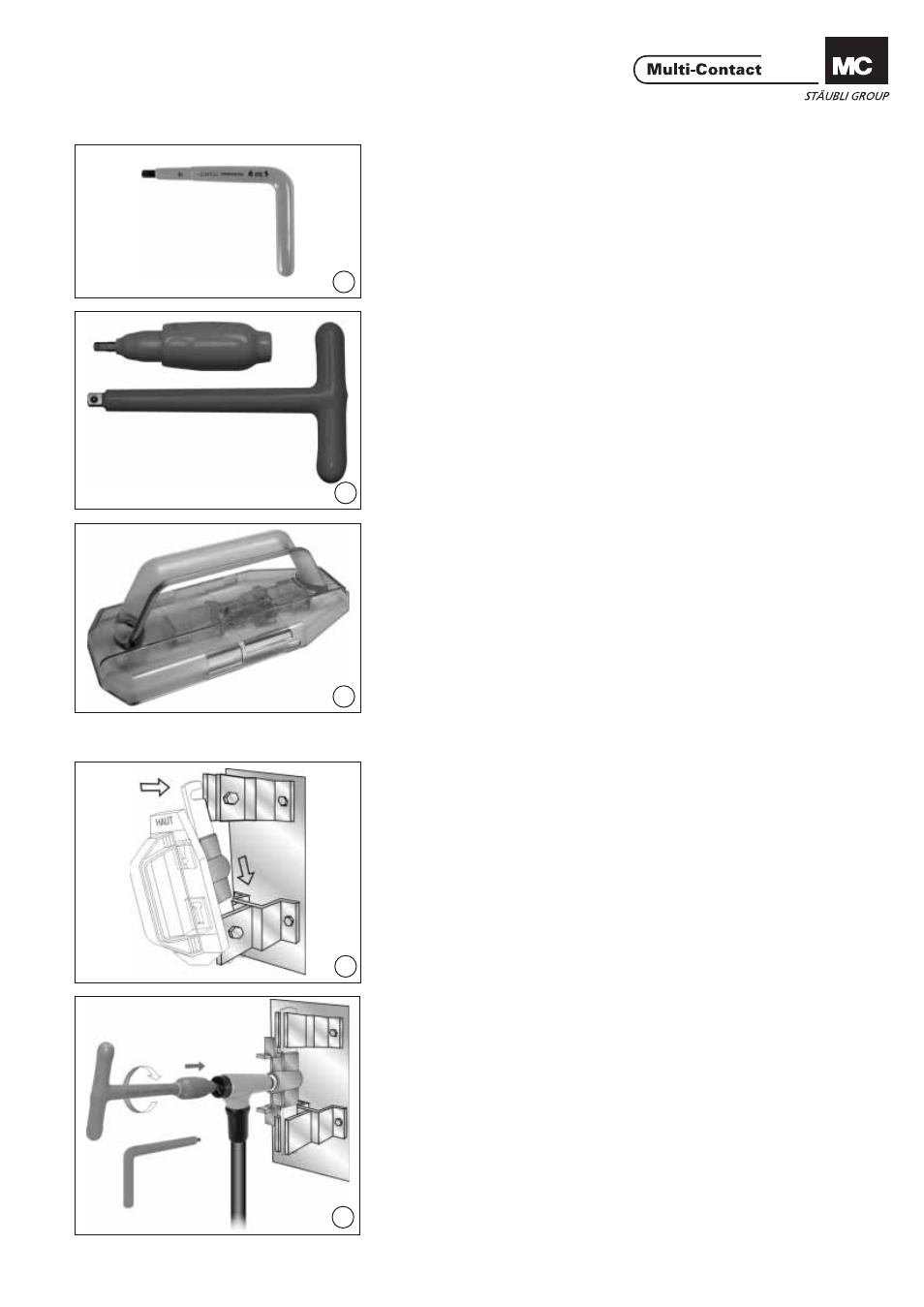

Outillage nécessaire Tools required
(ill. 1)
Clé BTR6 isolée coudée.
No. de Cde. 19.5520 (ill. 1)
Hexagonal angle wrench SW12, insu-
lated. Order No. 19.5520
(ill. 2)
Clé de serrage CLC équipée d’un limi-
teur de couple.
No. de Cde. 19.5509 (ill. 2)
Insulated hexagonal wrench CLC with
torque limiter.
Order No. 19.5509
(ill. 3)
Poignée PEBPM No. de Cde. 19.6545 (ill. 3)
Holder PEBPM Order No. 19.6545
Connexion Connection
(ill. 4)
Dévisser les écrous des mâchoires
avec la clef isolée coudée. (ill. 4)
Remove the screws with the insulated
hexagonal angle wrench.
Après avoir retiré le fusible avec la
poignée, monter la barrette sur les
mâchoires à serrage élastique.
Bien resserer les écrous. Remove fuse with handle. Mount
adapter rail on the spring-loaded
clamping jaws.
Tighten the screws.
(ill. 5)
Prendre la clef isolée à déclenchement
ou la clef BTR6 isolée pour effectuer le
vissage du CV400.
Visser l’ensemble jusqu’au déclenche-
ment de la clef ou à fond avec la clef
BTR6 isolée. (ill. 5)
To screw the CV400 in place, use the
hex. angle wrench or the insulated
hex. wrench CLC with torque limiter.
