Multi-Contact MA035 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
1
2
3
4
5

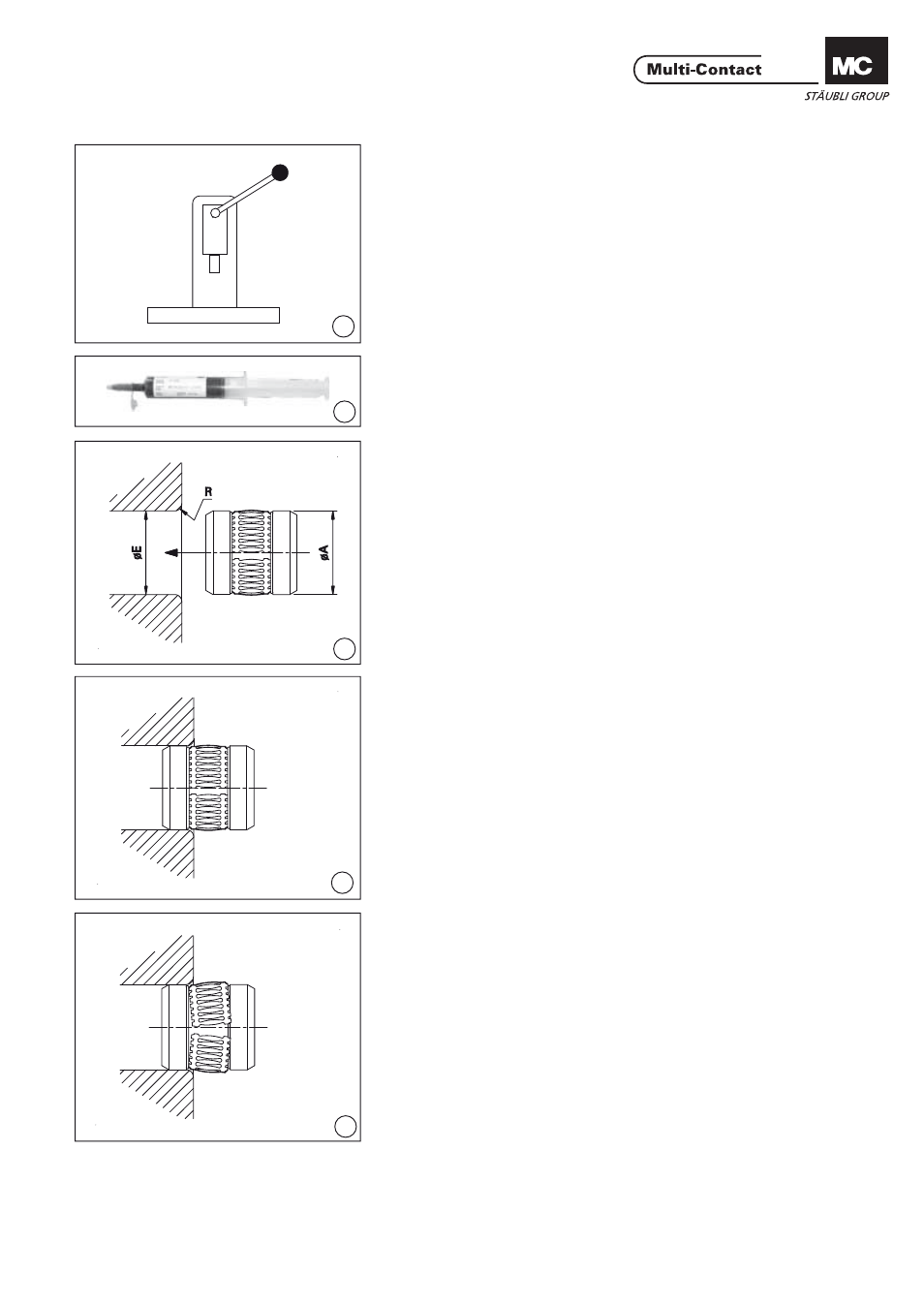

Outillage nécessaire Tools required
(ill. 1)
Presse hydraulique, alternative:
Marteau avec cale à frapper. (ill. 1)
Hydraulic press, alternative:
Hammer with stamp.
(ill. 2)
Graisse de contact
Klüberlectric KR44-402-50ML,
No. de Cde. 73.1056 (ill. 2)
Contact grease
Klüberlectric KR44-402-50ML,
Order No. 73.1056
(ill. 3)
Vérifi cation de l’alésage:
Perçage Ø E = Ø A (ill. 3)
Checking the hole diameter:
Hole Ø E = Ø A
(ill. 4)
La douille est enfoncée manuellement
aussi loin que possible en exerçant un
mouvement de rotation.
Respecter le centrage de la douille
par rapport à l’alésage!
Le contact à lamelles doit être bien
en position dans la rainure sur tout le
pourtour. (ill. 4)
The sockets are inserted by hand with
a light twisting action as far as pos-
sible into the hole.
Under no circumstances should
the socket be tilted!
The Multilam band must be seated
over its complete circumference fi rmly
in the groove.
(ill. 5)
En aucun cas les dents du contact
à lamelles MC ne doivent sortir de
la rainure. (ill. 5)
Under no circumstances should
the teeth of the MC Multilam band
project out over the groove.
+0.1
0
+0.1
0
