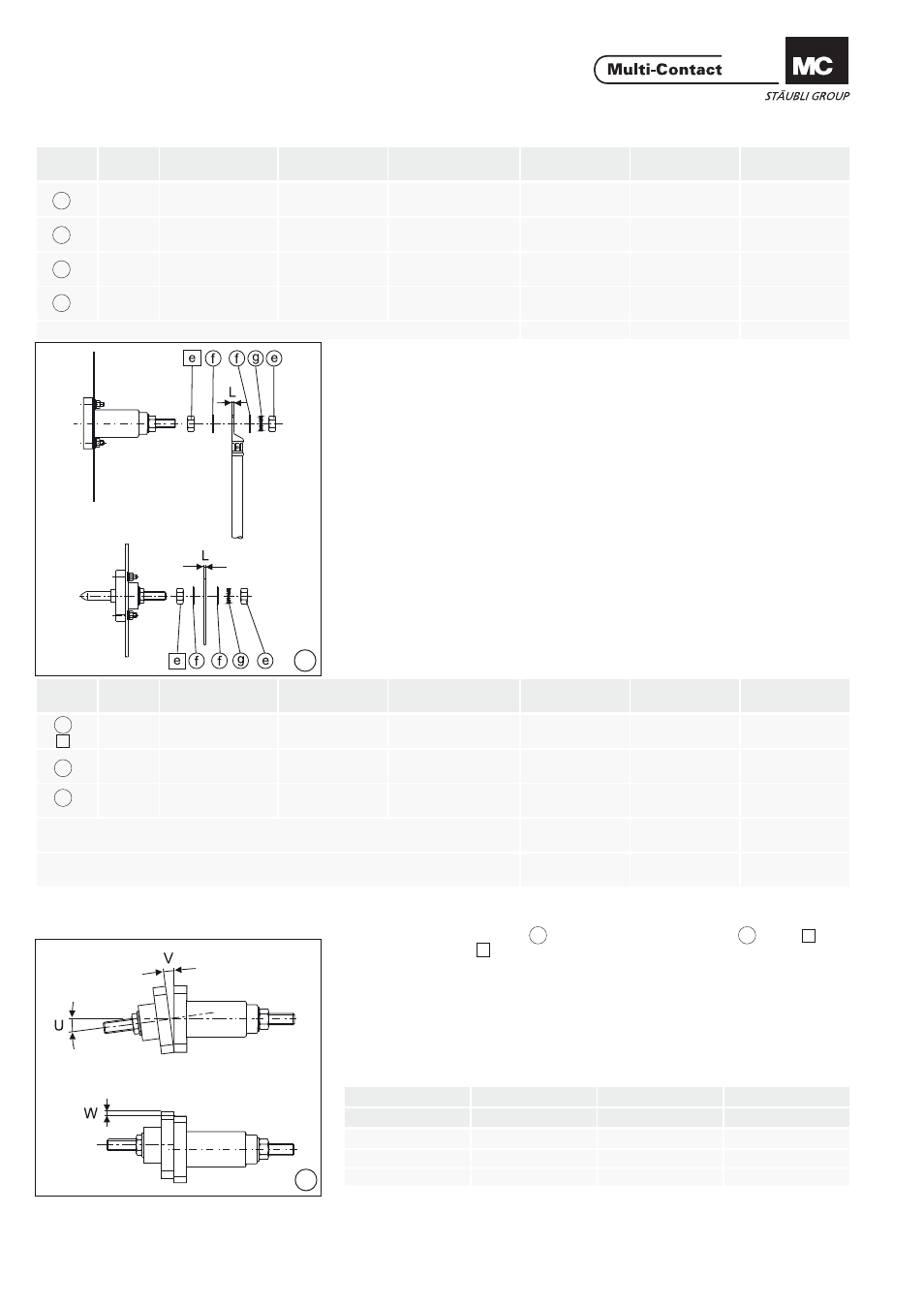

Montage du contact
Contact connection
(ill. 5)
Types de raccordement:
- câble - Cu serti sur une cosse.
- barre conductrice - Cu
Monter la cosse ou la barre sur
l‘embout fi leté. Pour le montage du
matériel de fi xation
2)
, voir ill. 5
(ill. 5)
Types of connection:
- Cu - connector with cable lug.
- Cu - busbar.
Place cable lug or busbar onto
threaded bolt and assemble with fi x-
ing material
2)
as shown in ill. 5.
2)
Ces articles sont tenus en stock par
Multi-Contact.
2)
Articles are available from Multi-Contact’s
stock.
Information importante:
Important notice:
S‘appuyer sur le contre-écrou lors
du serrage de l‘écrou . (L‘isolant ne
doit pas être soumis à des contraintes
liées au couple de serrage). La pièce
métallique doit être fl ottante dans
l‘isolant.
When tightening nut the nut must
be held to counteract forces. (Tight-
ening torque must stress the insula-
tor). The metal part must fl oat in the
insulator.
(ill. 6)
Rattrapage de jeu maxi:
(ill. 6)
Maximum mounting offset:
Pos.
Pce.
Description
Norme
Standard
Matière
Material
EBB8-V0
EBS8/V0
EBB10-V0
EBS10/V0
EBB14-V0
EBS14/V0
2
Vis
Screws
DIN 912
Acier, zingué
Steel, zink plated
M4x15
M4x15
M6x25
2
Ecrou
Hex Nut
DIN 934
Acier, zingué
Steel, zink plated
M4
M4
M6
4
Rondelle
Washer
DIN 433
Acier, zingué
Steel, zink plated
Ш 4,3
Ш 4,3
Ш 6,4
2
Rondelle élastique
Spring washer
DIN 127B
Acier élastique
Spring steel
4
4
6
Couple de serrage / Tightening torque (Nm)
1,5
1,5
2,5
a
b
d
c
Pos.
Pce.
Description
Norme
Standard
Matériel
Material
EBB8-V0
EBS8-V0
EBB10-V0
EBS10-V0
EBB14-V0
EBS14-V0
2
Ecrou
Hex Nut
DIN 934
Laiton, argenté
Brass, silver plated
M8
M10
M16
4
Rondelle plate
Washer
DIN 125
Laiton, argenté
Brass, silver plated
Ш 8,4
Ш 10,5
Ш 15
1
Rondelle éventail
Serr. lock washer
DIN6798/A
Acier nickelé
Steel, nickel plated
M8
M10
M16
Epaisseur max. du raccord (mm):L
Max. thickness contact piece (mm):L
2
2
12
Couple de serrage (Nm)
Thightening torque (Nm)
6
10
22
e
f
g
e
e
e
e
e
Type
U
V
W
°
°
mm
EB..8-V0
1,5
2,5
1
EB..10-V0
1
1,5
1
EB..14-V0
1
1
1
