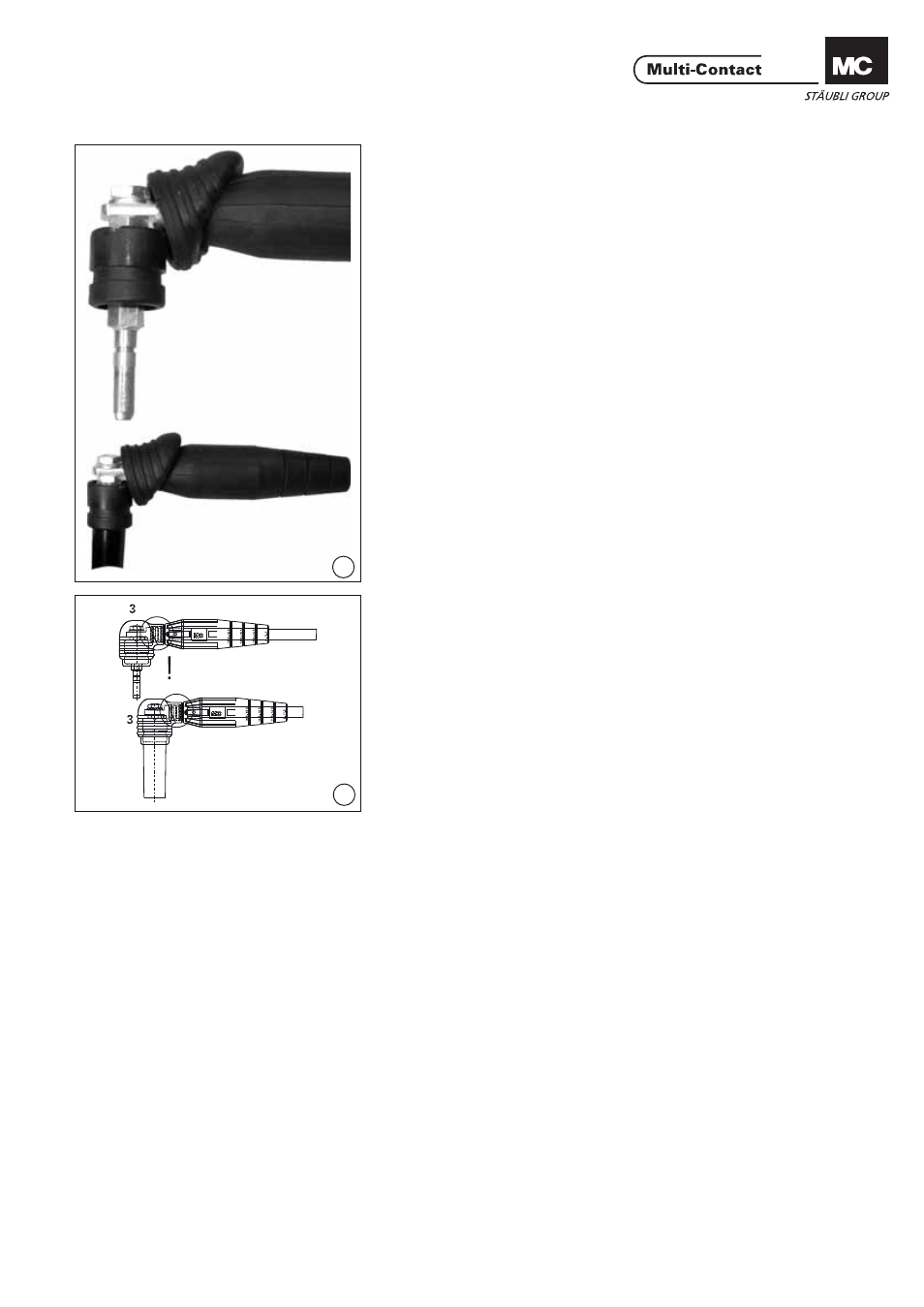

(ill. 12)
Monter la cosse à sertir avec la ron-
delle (S) et l’écrou (M) sur l’embout
fi leté de la douille ou de la broche.
Serrer l’écrou (M) et contrer avec
l’écrou (K). Couple de serrage: 3Nm (ill. 12)
Assemble cable lug and washer (S)
on threaded connector of socket or
plug with nut (M), secure with nut (K).
Tightening torque : 3Nm
(ill. 13)
Repositionner le manchon coudé (3)
dans sa position fi nale jusqu’à ce
qu’il s’enclenche sur la douille ou la
broche. Vérifi er visuellement le bon
montage! (ill. 13)
Push the angled sleeve (3) in the end
position until it engages on the plug
or socket. Visually check the snap-in
parts for correct assembly.
