SMA America, LLC 7 Mise en marche du Disconnect Unit
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 61
7 Mise en marche du Disconnect Unit
7.1 Disposition des interrupteurs

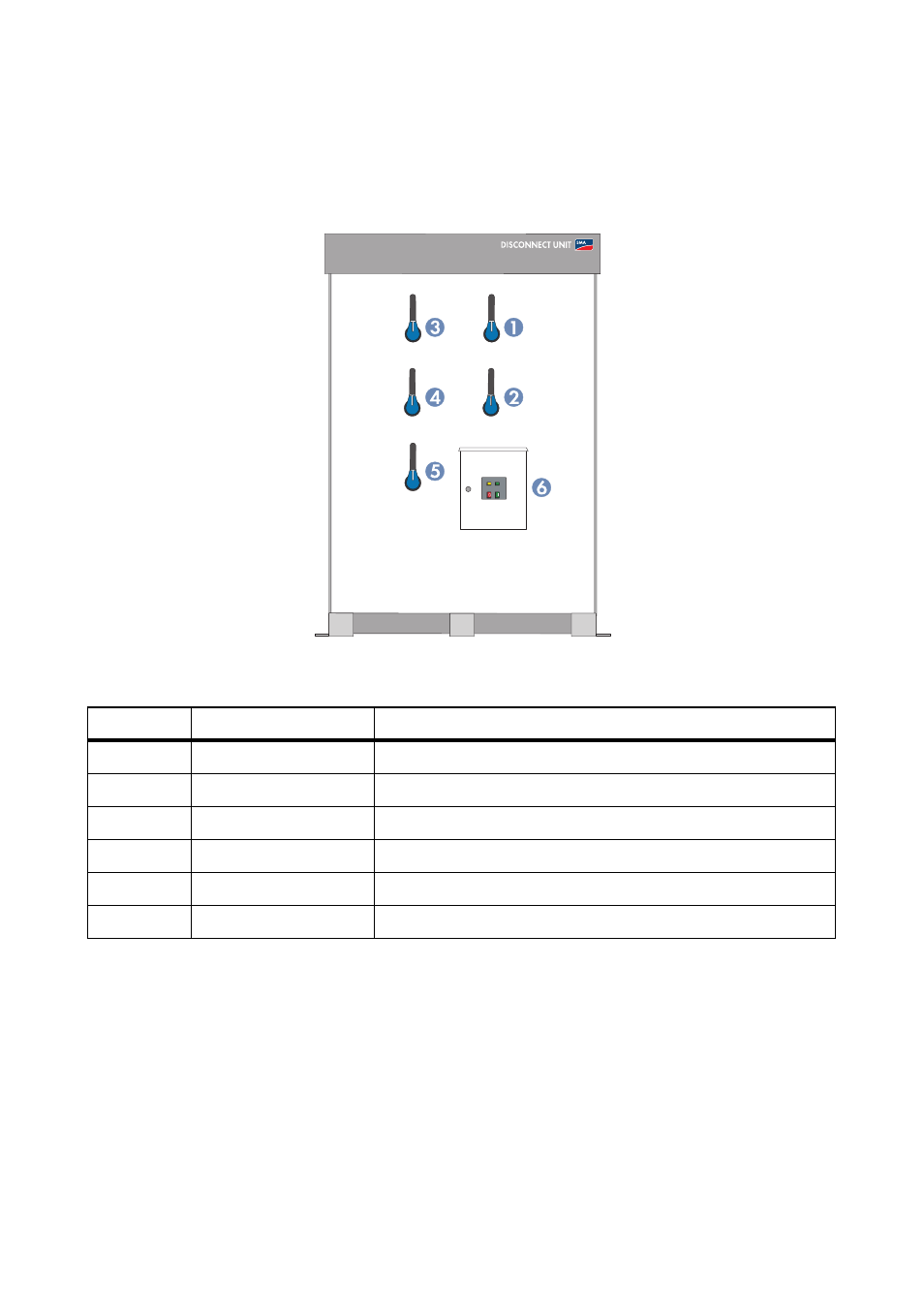

Figure 45: Disposition des interrupteurs
Numéro Interrupteur Fonction
1 Interrupteur DC 1 active/désactive les câbles directs DC 1 et 2
2 Interrupteur DC 2 active/désactive les câbles directs DC 3 et 4
3 Interrupteur DC 3 active/désactive les câbles directs DC 5 et 6
4 Interrupteur DC 4 active/désactive les câbles directs DC 7 et 8
5 Interrupteur DC 5 active/désactive le câble direct DC 9
6 Interrupteur AC active/désactive la sortie AC
