SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 31
6.1.2 Disconnect Unit pour Sunny Central 500HE-US/CA et
Sunny Central CP

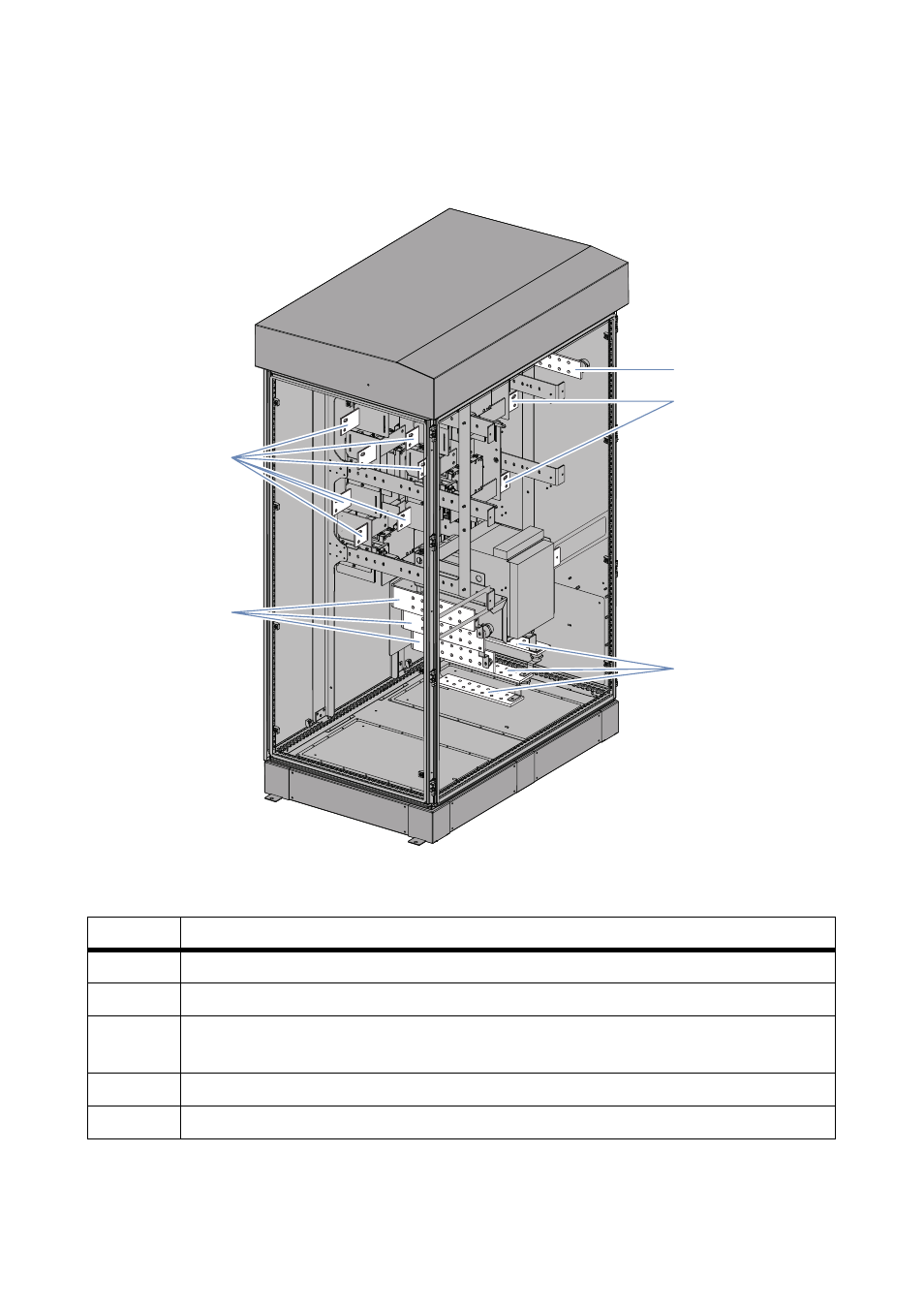

Figure 13: Aperçu des raccordements électriques
Position Description
A Raccordement pour câbles DC non mis à la terre à l'onduleur
B Barre omnibus pour conducteur de protection
C Raccordement pour câbles DC non mis à la terre provenant de l'installation
photovoltaïque
D Barres omnibus pour AC au réseau électrique public
E Barres omnibus pour câbles AC provenant de l'onduleur
D
C
B
E
A
