SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 41
6.4.2 Organisation des câbles AC
Cette section vous explique comment organiser les câbles AC pour minimiser les interférences entre
les différentes phases. Veillez à ce que les câbles des différentes phases aient la même longueur.
Organisation des câbles AC inférieurs à 6
1
⁄
2
ft. (2 m) de longueur
Organisez les câbles comme représenté dans la figure suivante pour tous les câbles ayant une
longueur inférieure à 6
1
⁄
2
ft. (2 m). La description fournit un exemple d'une organisation de 4 câbles
par phase. La distance entre les câbles devrait être le double du diamètre d'un câble simple.

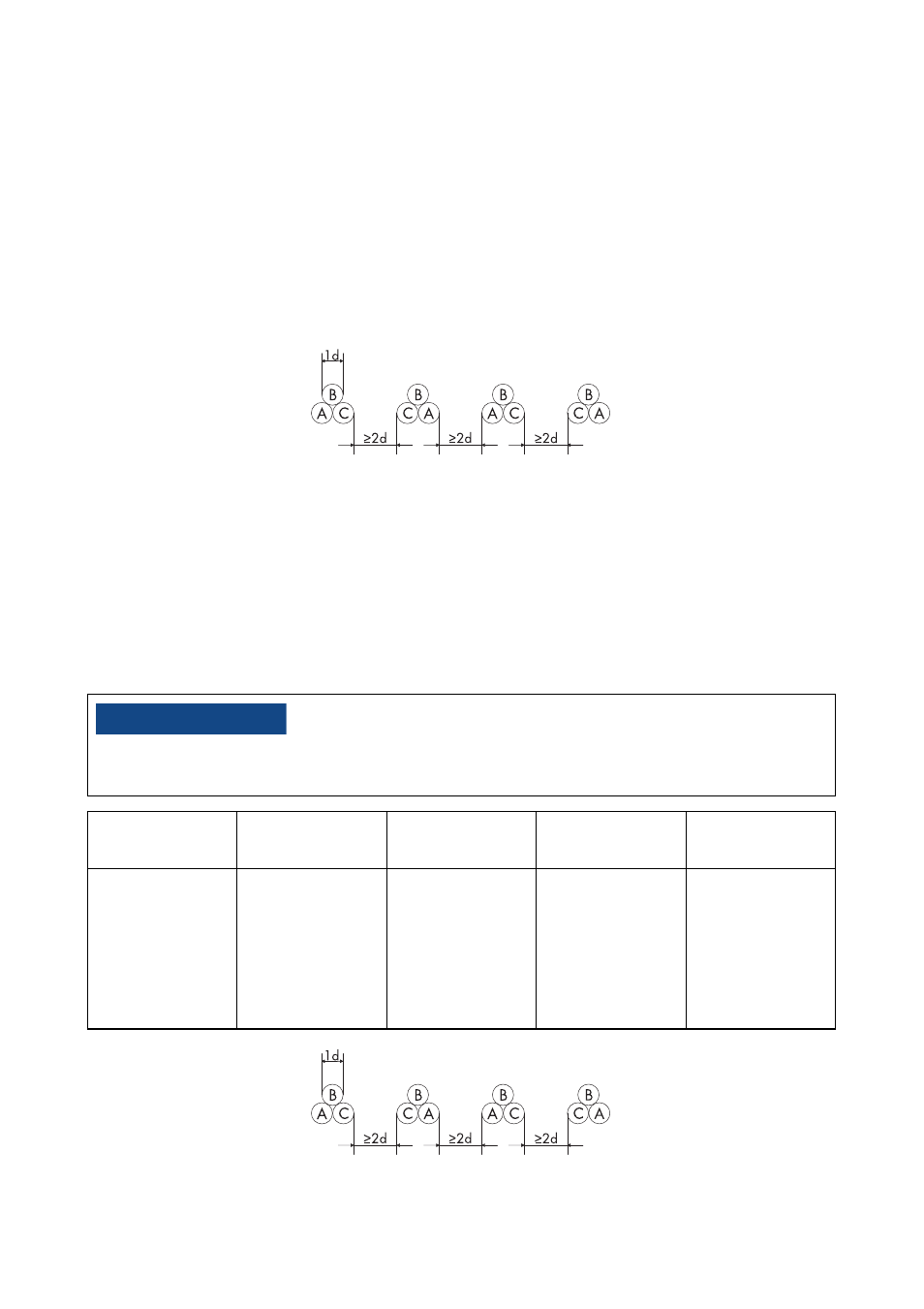

Figure 20: Organisation des câbles AC inférieurs à 6 1 ⁄
2
ft. (2 m) de longueur
Organisation des câbles AC supérieurs à 6
1
⁄
2
ft. (2 m) de longueur
Organisez les câbles comme représenté dans la figure suivante pour tous les câbles ayant une
longueur supérieure à 6
1
⁄
2
ft. (2 m). La description fournit un exemple d'une organisation de
4 câbles par phase.
Dans le cas de l'organisation des câbles AC 1 : la distance entre les câbles devrait être le double du
diamètre d'un câble simple.
Figure 21: Organisation des câbles AC 1
136%&/$&
La longueur du câble AC entre le Disconnect Unit et le transformateur doit être inférieure à 49 ft.
(15 m).
Nombre de
câbles par phase 3 4 5 6
Organisation des
câbles AC 1. Si possible :
organisation des
câbles AC 2.
Sinon :
organisation des
câbles AC 1 Organisation des
câbles AC 1. Si possible :
organisation des
câbles AC 3.
Sinon :
organisation des
câbles AC 1.
