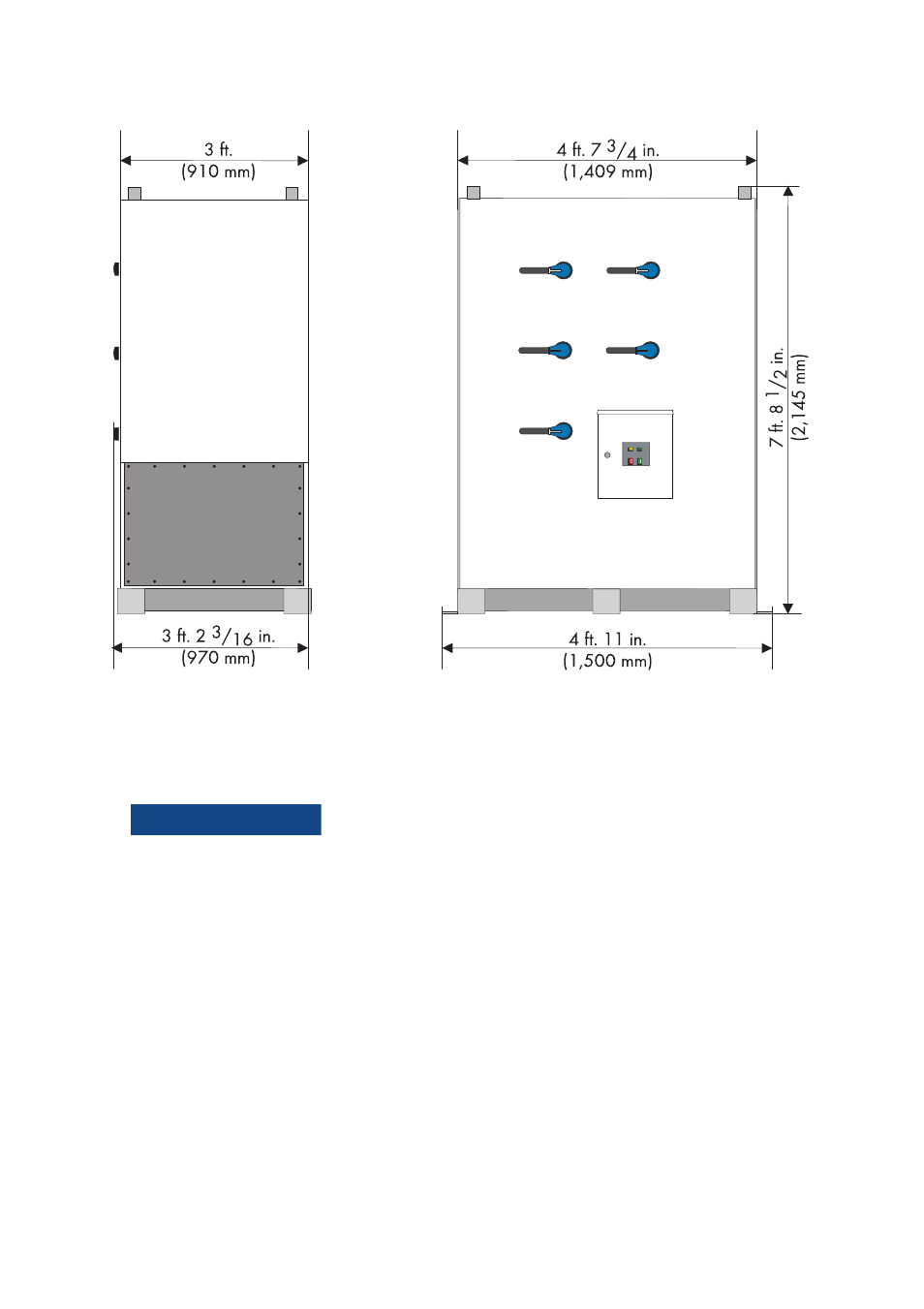

Figure 11: Dimensions du Disconnect Unit pour Sunny Central 500HE-US/CA et Sunny Central CP sans
recouvrement
5.2 Montage du Disconnect Unit sur le socle
2. Marquez la position des trous pour fixer le Disconnect Unit sur le socle.
3. Percez les trous dans le socle aux positions marquées.
4. Insérez des chevilles dans les trous percés.
5. Fixez le Disconnect Unit sur le socle en utilisant des vis appropriées.
1. 136%&/$&
Danger d'écrasement
Tenez compte du poids élevé du Disconnect Unit.
• Utilisez un palan pour déplacer le Disconnect Unit. Veuillez vous reporter à la description
technique « Déballage du Disconnect Unit AC/DC pour Sunny Central 250U/500U/
500HE-US/CA et Sunny Central CP » pour plus d'informations.
• Déplacez le Disconnect Unit à sa position sur le socle.
