6 Raccordement électrique SMA America, LLC
52 DISU_SCUS-IA-fra-IUS111711 Instructions d’installation
Raccordement des câbles AC aux barres omnibus avec des bornes à vis

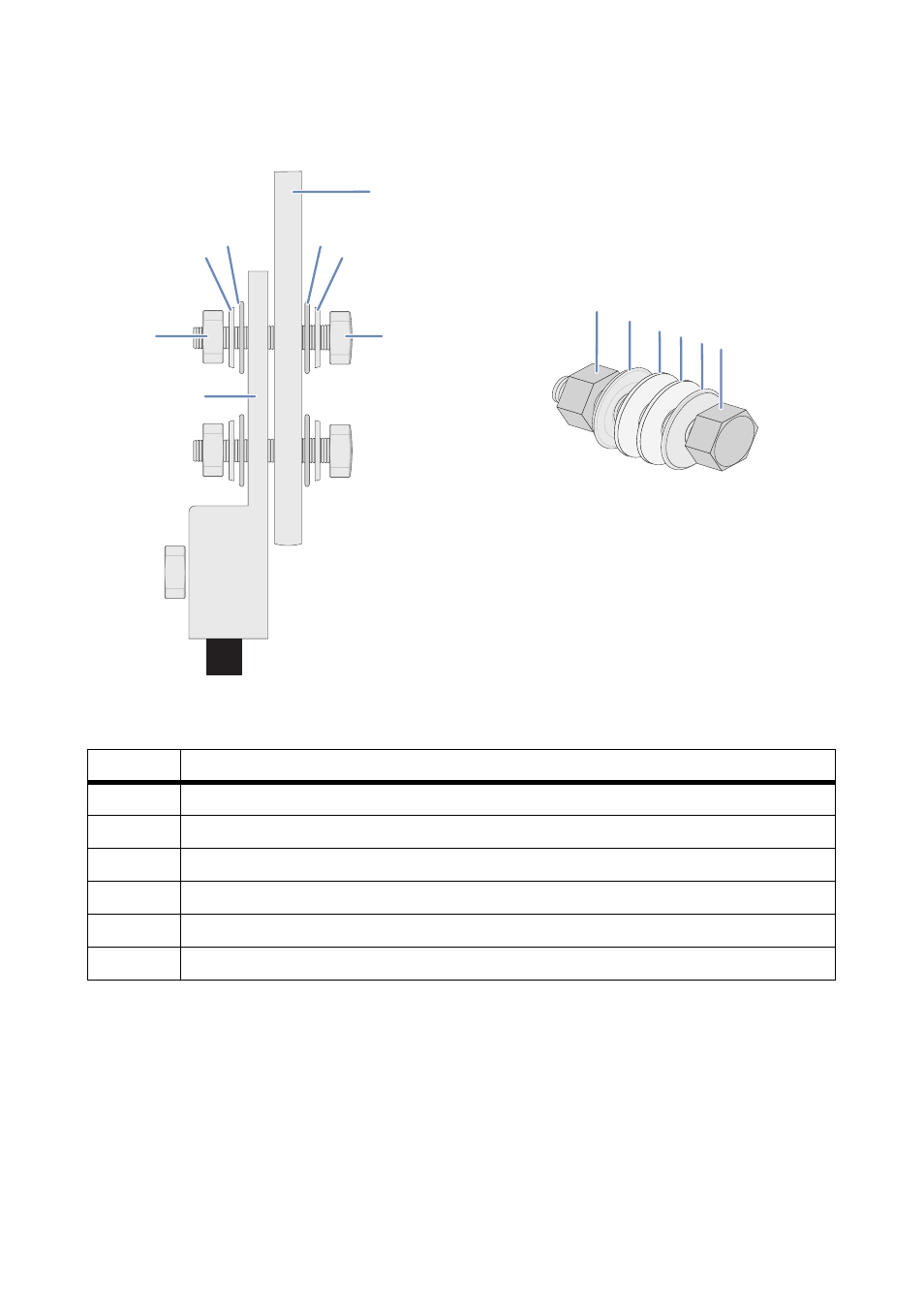

Figure 41: Raccordement de câbles AC à la barre omnibus avec des bornes à vis
1. Dénudez le câble sur environ 1
1
⁄
5
in. (30 mm).
2. Dévissez complètement la tige filetée sur la borne.
3. Enfichez le conducteur en cuivre du câble dans la borne à vis et serrez-le au couple préconisé
(voir section 6.2 « Exigences en matière de câbles », page 32).
Position Description
A Taille de l'écrou : M12
B Rondelle de serrage
C Rondelle
D Borne à vis
E Barre omnibus
F Taille de la tête de vis : M12
E
D
C
A F
C
A
B
C
F
C
B B
B
