6.4.4 Aperçu du raccordement AC à l'onduleur
Raccordement AC du Disconnect Unit pour Sunny Central 250U/
Sunny Central 500U

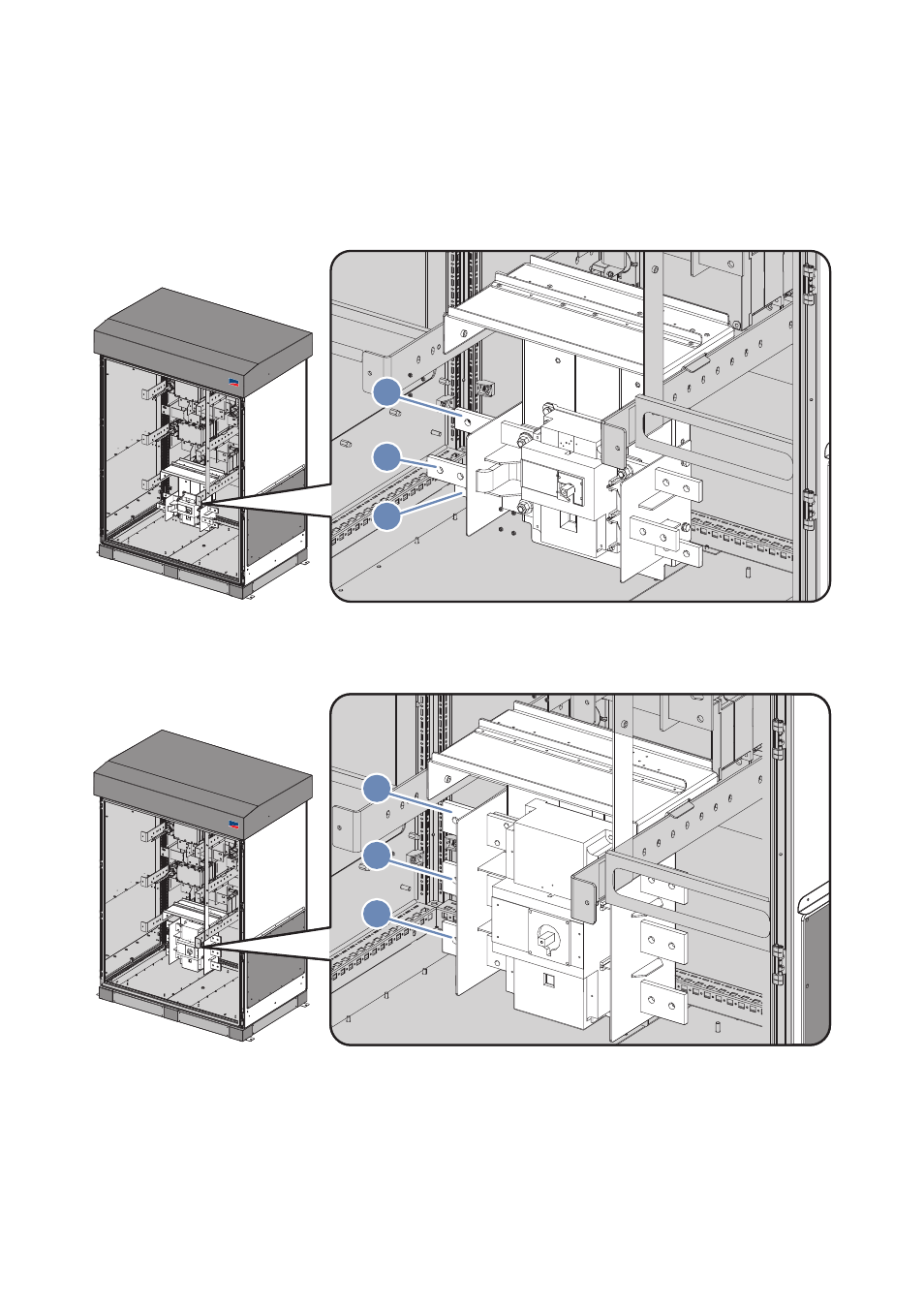

Figure 35: Aperçu du raccordement AC à l'onduleur avec un interrupteur AC de 400 A ‒ phases
Figure 36: Aperçu du raccordement AC à l'onduleur avec un interrupteur AC de 800 A ‒ phases
DISCONNECT UNIT
SMA
A
B
C
DISCONNECT UNIT
SMA
A
B
C
