5.4 Préparation des entrées de câbles

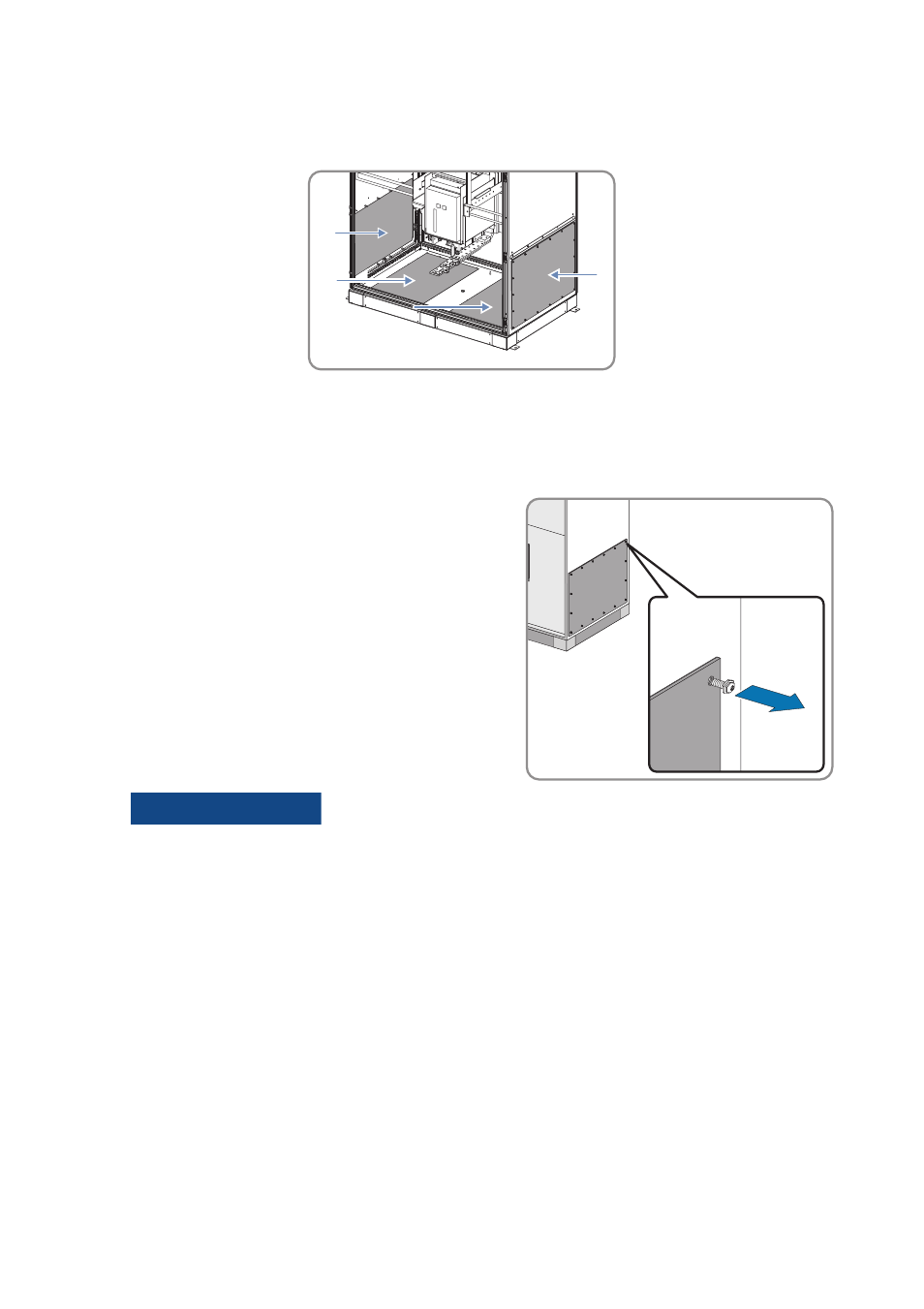

Figure 12: Position des entrées de câbles aussi bien pour les câbles AC que les câbles DC
1. Déterminez le côté d'entrée des câbles. Il existe des plaques d'entrée de câbles de chaque côté
et en bas du Disconnect Unit.
2. Pour chacune des plaques utilisées pour passer des
câbles, procédez comme suit :
• Desserrez toutes les vis de la plaque et retirez la
plaque.
4. Découpez 1 ouverture supplémentaire pour le câble du conducteur de protection sur le côté
orienté vers l'onduleur.
• Les ouvertures doivent être suffisamment larges pour passer tous les câbles.
• Les ouvertures ne doivent pas être trop larges de manière à pouvoir les étanchéifier facilement.
3. 136%&/$&
Danger d'incendie
Pour éviter de hautes températures, vous devez répartir les câbles à travers un nombre suffisant
d'ouvertures.
Veuillez vous reporter aux exigences du National Electrical Code
®
ANSI/NFPA 70 pour de
plus amples informations. Tenez compte des exigences en matière de disposition des câbles
AC mentionnées dans la section 6.4.2 pour assurer un nombre suffisant d'ouvertures.
• Découpez des ouvertures dans la plaque.
• L'ouverture doit être suffisamment large pour passer tous les câbles.
• L'ouverture ne doit pas être trop large de manière à pouvoir l'étanchéifier facilement.
