SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 35
Ordre de raccordement à partir de l'installation photovoltaïque :
Pour avoir un bon accès à toutes les bornes de câble direct DC, branchez toujours de la rangée
arrière à la rangée avant et toujours du contact inférieur au contact supérieur à l'intérieur de chaque
rangée.
L'ordre de raccordement selon les numéros de câble direct est représenté dans la figure 15 et
répertorié ci-dessous.

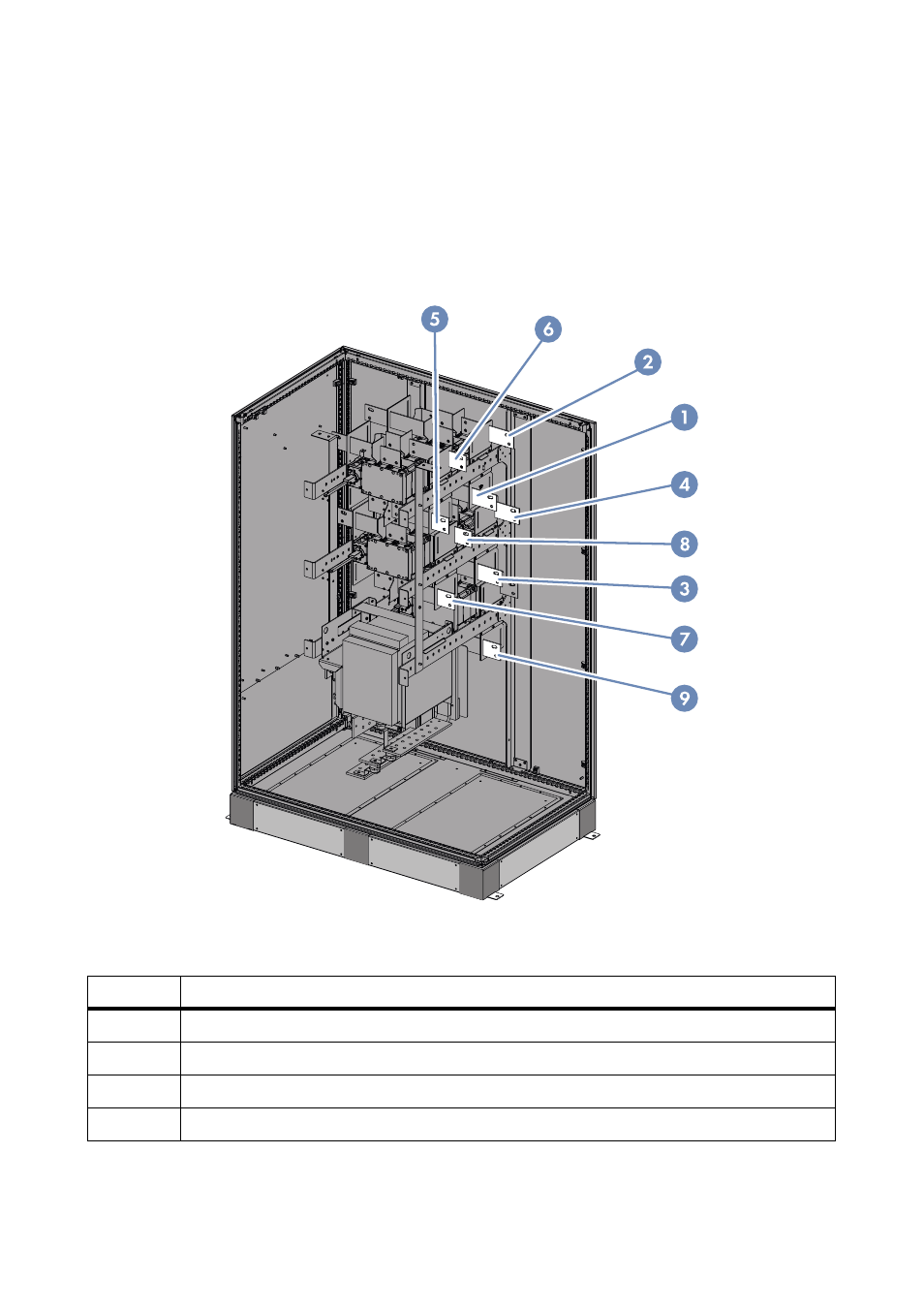

Figure 15: Numéros de câble direct DC provenant de l'installation photovoltaïque
Rangée Numéros des câbles directs
1 4 et 2
2 9, 3 et 1
3 8 et 6
4 7 et 5
