6 Raccordement électrique
SMA America, LLC
38
DISU_SCUS-IA-fra-IUS111711
Instructions d’installation
6.3.3 Raccordement de câbles DC à l'interrupteur à coupure en
charge via des cosses d'extrémité

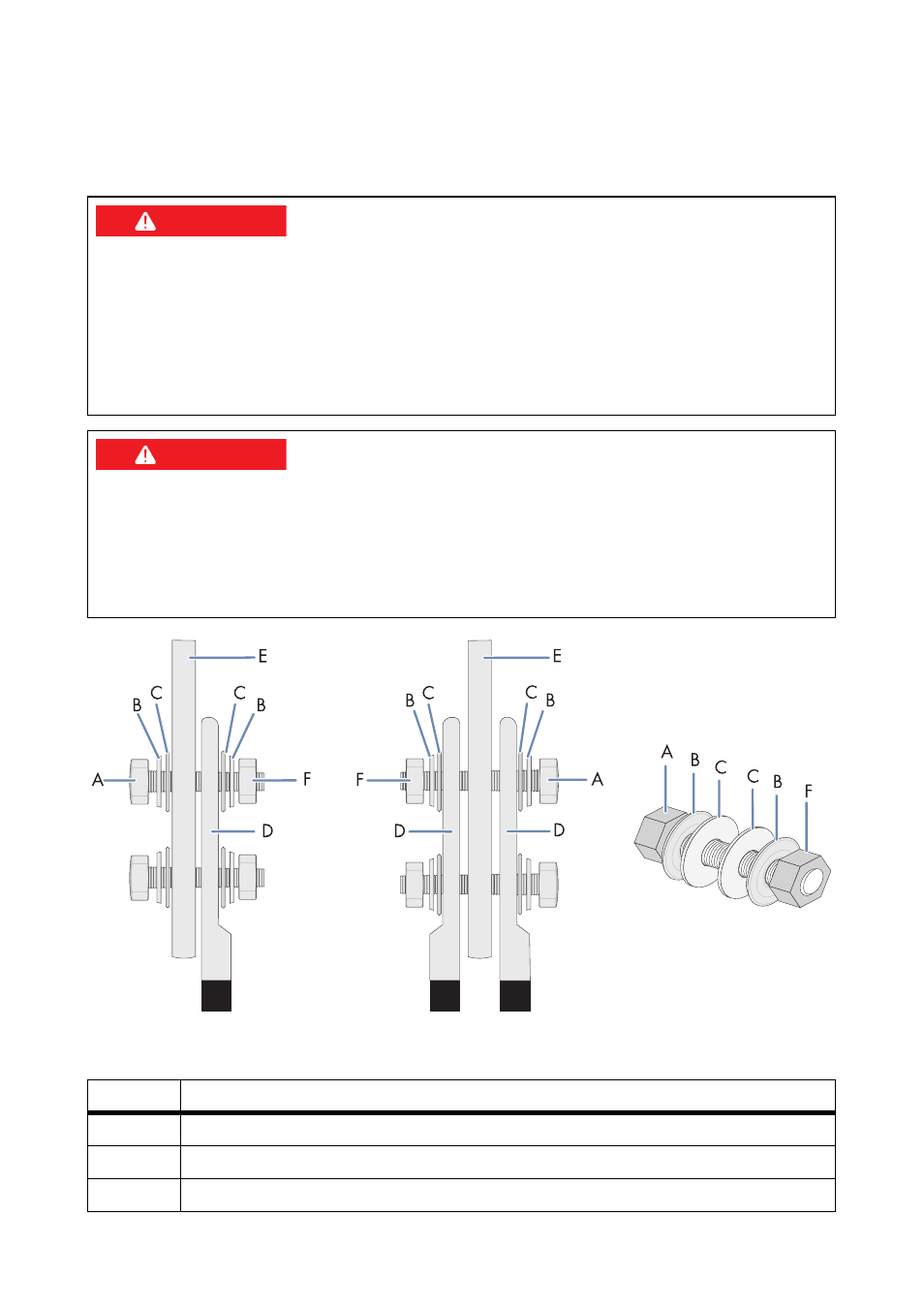

Figure 18: Raccordement des câbles DC à la barre omnibus à l'aide de cosses d'extrémité
%"/(&3
La tension est présente dans les panneaux photovoltaïques exposés à la lumière. Mort
par décharge électrique.
• Couvrez les panneaux photovoltaïques.
• Coupez les fusibles dans les boîtiers de distribution DC (par exemple
Sunny Central String-Monitor) et veillez à ce qu'il ne soit pas possible de les réarmer.
• Suivez toutes les précautions de sécurité du fabricant de panneaux.
%"/(&3
Il est possible que les conducteurs normalement mis à la terre ne soient pas mis à la terre
et soient sous tension lorsqu'un défaut à la terre est indiqué. Risque de décharge
électrique.
• Testez avant de toucher.
• Les travaux sur le Disconnect Unit doivent être réalisés par des personnes qualifiées en électricité.
Position
Description
A
Taille de la tête de vis : M12
B
Rondelle de serrage
C
Rondelle
