SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 53
Si nécessaire, serrez de nouveau la borne à vis raccordée à la barre omnibus avec une clé
dynamométrique à un couple de 27 ft‒lb. (37 Nm).
Raccordement des câbles AC aux barres omnibus avec des cosses
d'extrémité

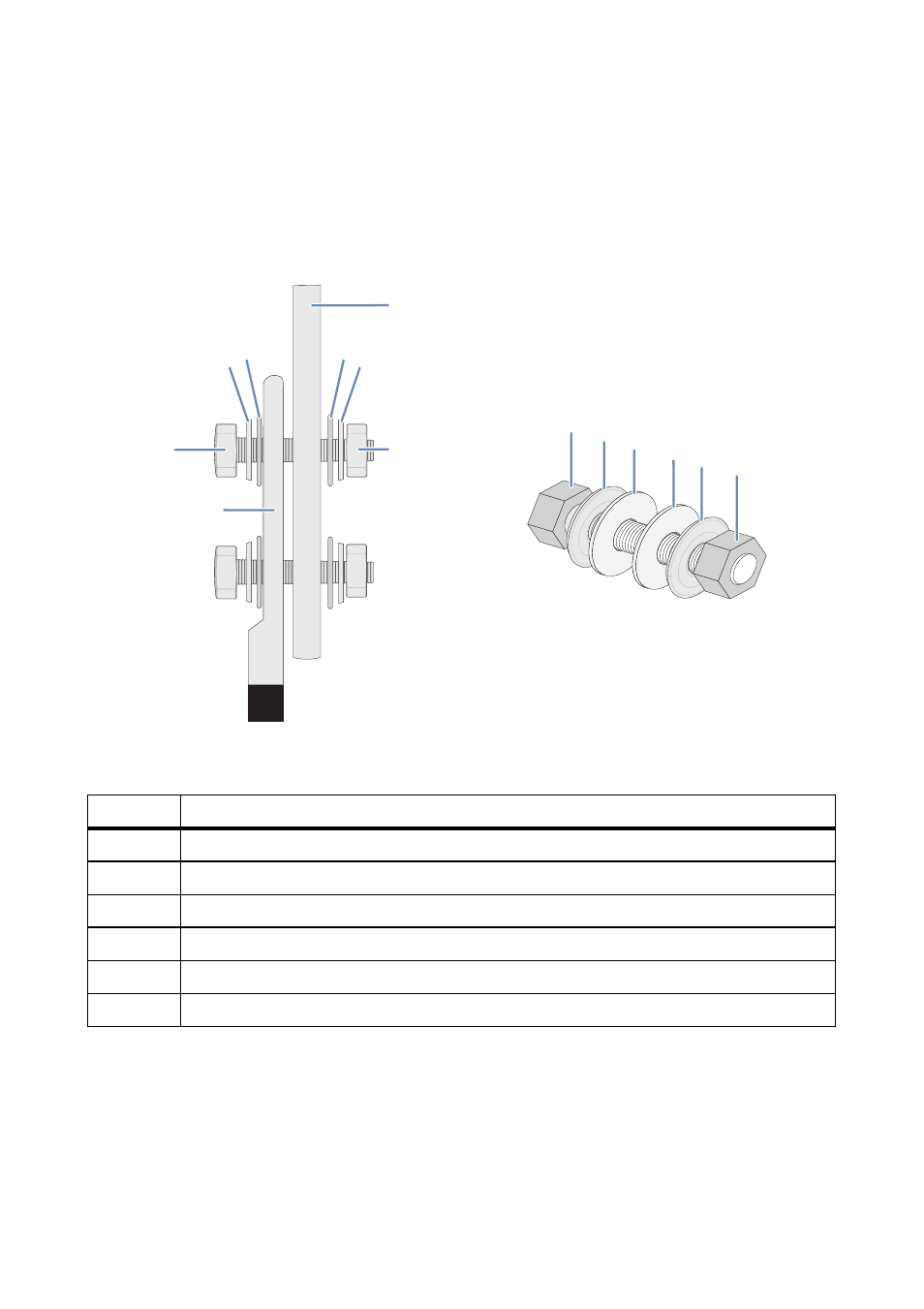

Figure 42: Raccordement de câbles AC à la barre omnibus avec une cosse d'extrémité en cuivre
Position Description
A Taille de la tête de vis : M12
B Rondelle de serrage
C Rondelle
D Cosse d'extrémité
E Barre omnibus
F Taille de l'écrou : M12
E
D
B C
A F
C B
A
B C
B
F
C
