6 Raccordement électrique
Instructions d’installation
DISU_SCUS-IA-fra-IUS111711
39

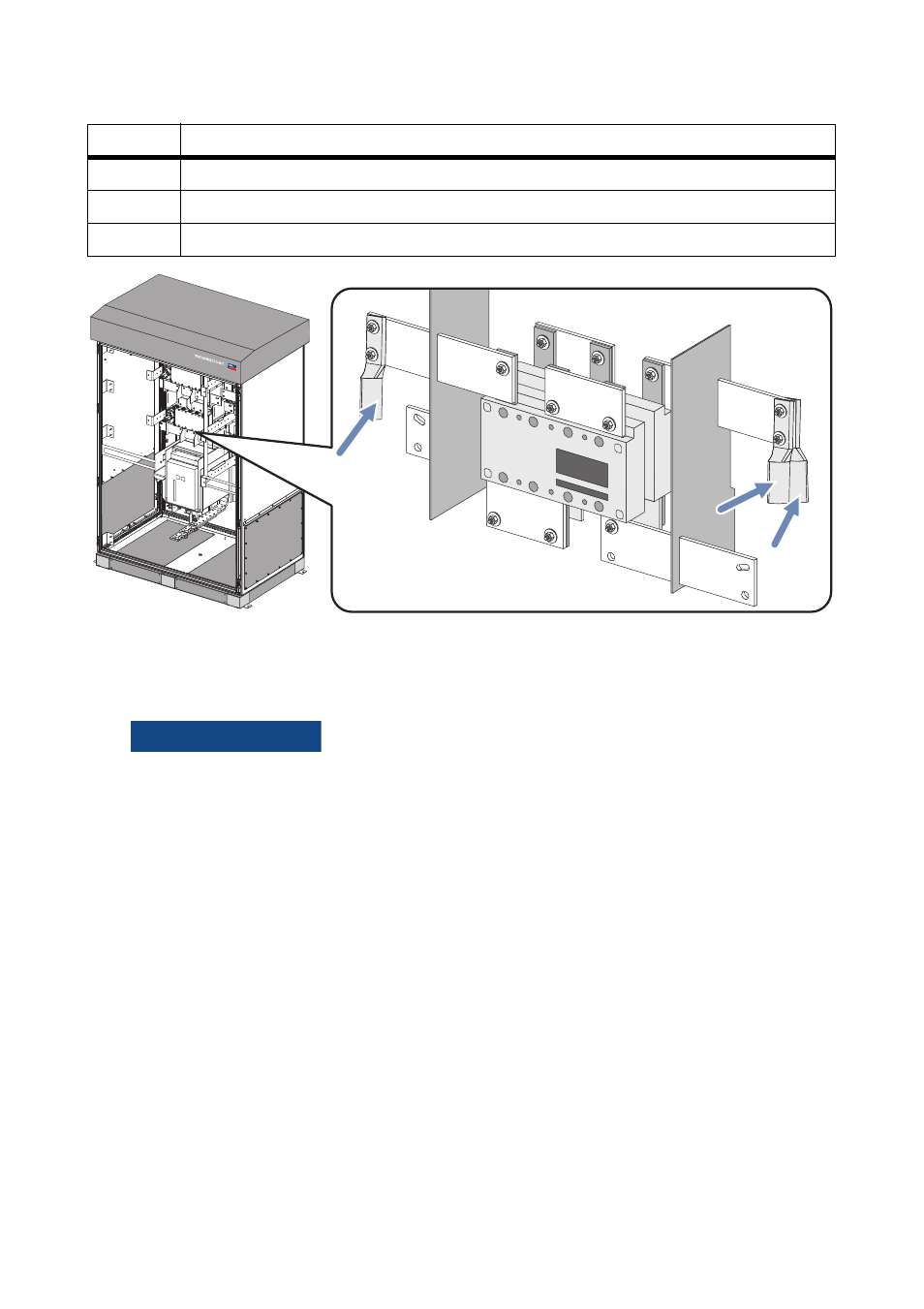

Figure 19: Cosses d'extrémité montées
Procédure de raccordement
2. Positionnez la ou les cosses d'extrémité sur la barre omnibus.
3. Serrez la vis avec un écrou dans le sens horaire. Pour connaître les couples, reportez-vous au
tableau (voir section 6.2 « Exigences en matière de câbles », page 32).
4. Raccordez tous les câbles DC comme représenté ci-dessus.
D
Cosse d'extrémité
E
Barre omnibus
F
Taille de l'écrou : M12
1.
136%&/$&
Couches d'oxydation sur les surfaces de contact après le transport et le stockage du
Disconnect Unit.
Perte de rendement due à la mauvaise conductibilité électrique.
• Avant de raccorder les câbles, nettoyez les surfaces de contact.
• Utilisez uniquement le produit abrasif non-tissé fourni avec le Sunny Central.
• Ne nettoyez pas les surfaces avec du papier de verre.
• N'endommagez pas le revêtement en étain.
• Ne touchez pas les surfaces de contact après les avoir nettoyées.
