SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 37

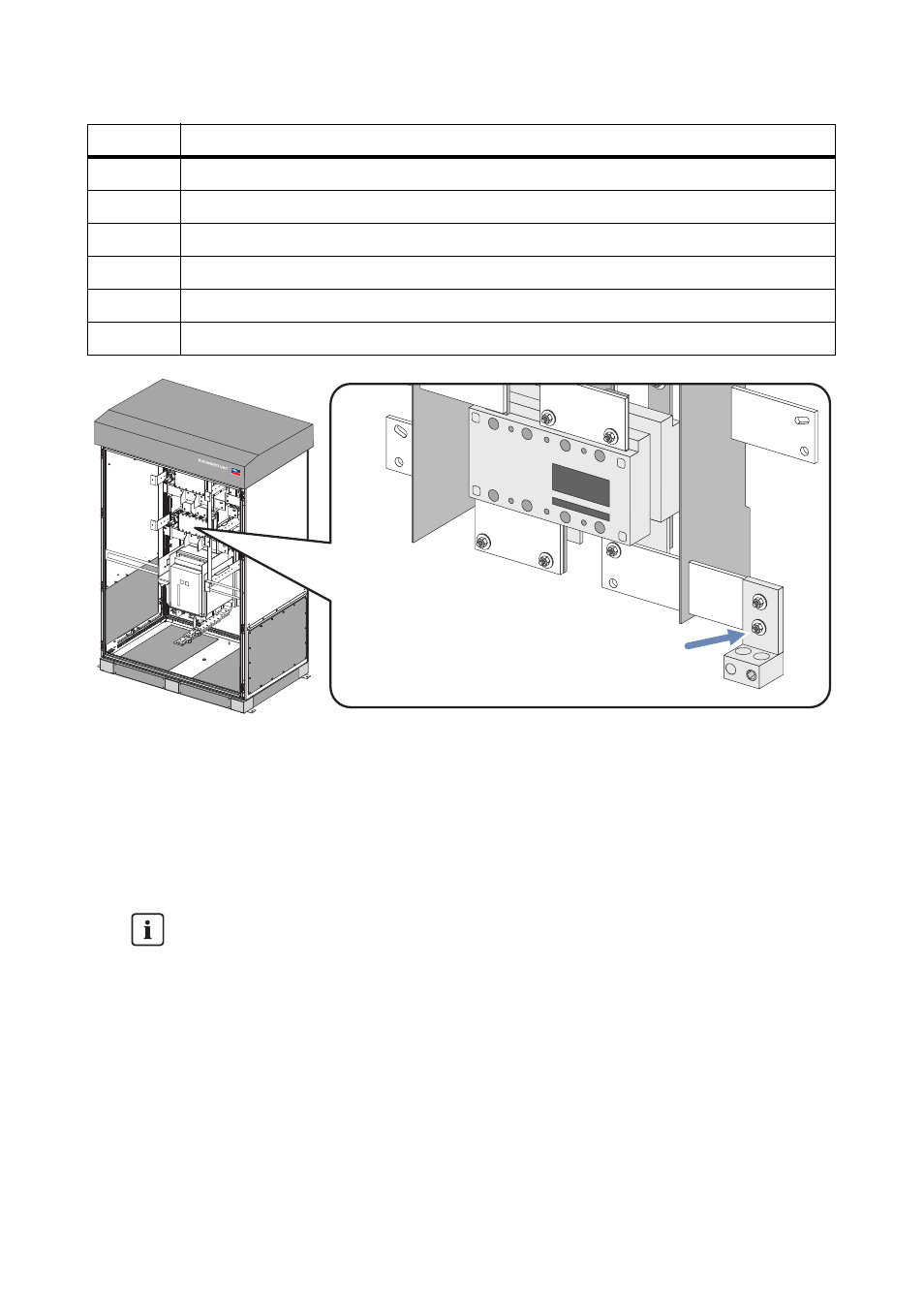

Figure 17: Borne à vis montée
1. Dénudez le câble sur environ 1
1
⁄
5
in. (30 mm).
2. Dévissez complètement la tige filetée sur la borne.
3. Enfichez le conducteur du câble dans la borne à vis et serrez-le au couple préconisé
(voir section 6.2 « Exigences en matière de câbles », page 32).
Position Description
A Taille de l'écrou : M12
B Rondelle de serrage
C Rondelle
D Borne à vis
E Barre omnibus
F Taille de la tête de vis : M12
4.
Couple sur les bornes à vis prémontées
Les bornes à vis sont prémontées à la livraison.
Si nécessaire, serrez de nouveau la borne à vis sur la barre omnibus à l'aide d'une clé
dynamométrique à un couple de 27 ft‒lb. (37 Nm).
