6 Raccordement électrique SMA America, LLC
34 DISU_SCUS-IA-fra-IUS111711 Instructions d’installation
Ordre de raccordement vers l'onduleur :
Pour avoir un bon accès à toutes les bornes DC personnalisées, branchez toujours de la rangée
arrière à la rangée avant et toujours du contact inférieur au contact supérieur à l'intérieur de chaque
rangée.
L'ordre de raccordement selon les numéros des câbles directs est représenté dans la figure 14 et
répertorié ci-dessous.

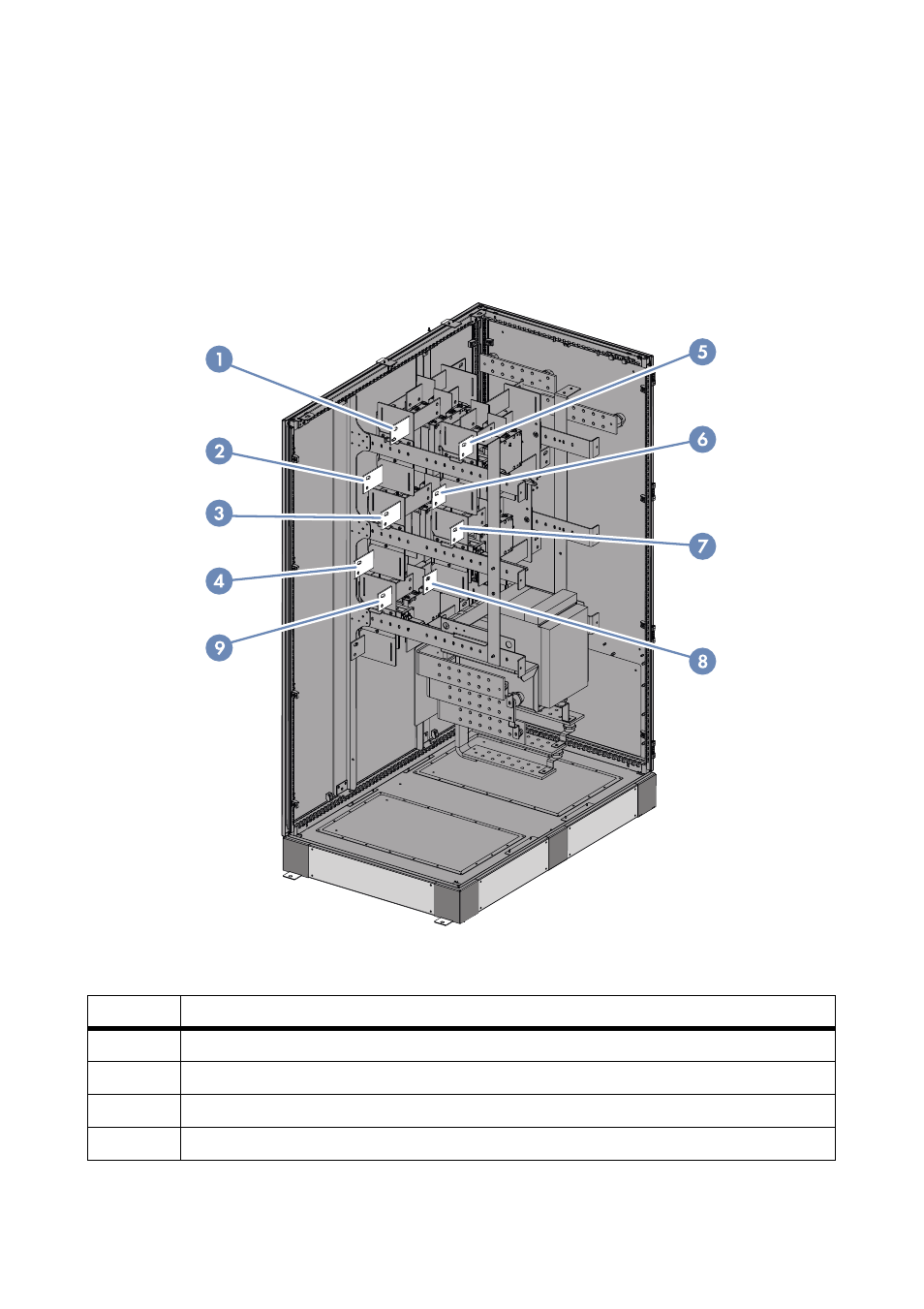

Figure 14: Numéros des câbles directs DC vers l'onduleur
Rangée Numéros des câbles directs
1 4 et 2
2 9, 3 et 1
3 8 et 6
4 7 et 5
