SMA America, LLC 5 Installation du Disconnect Unit
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 29

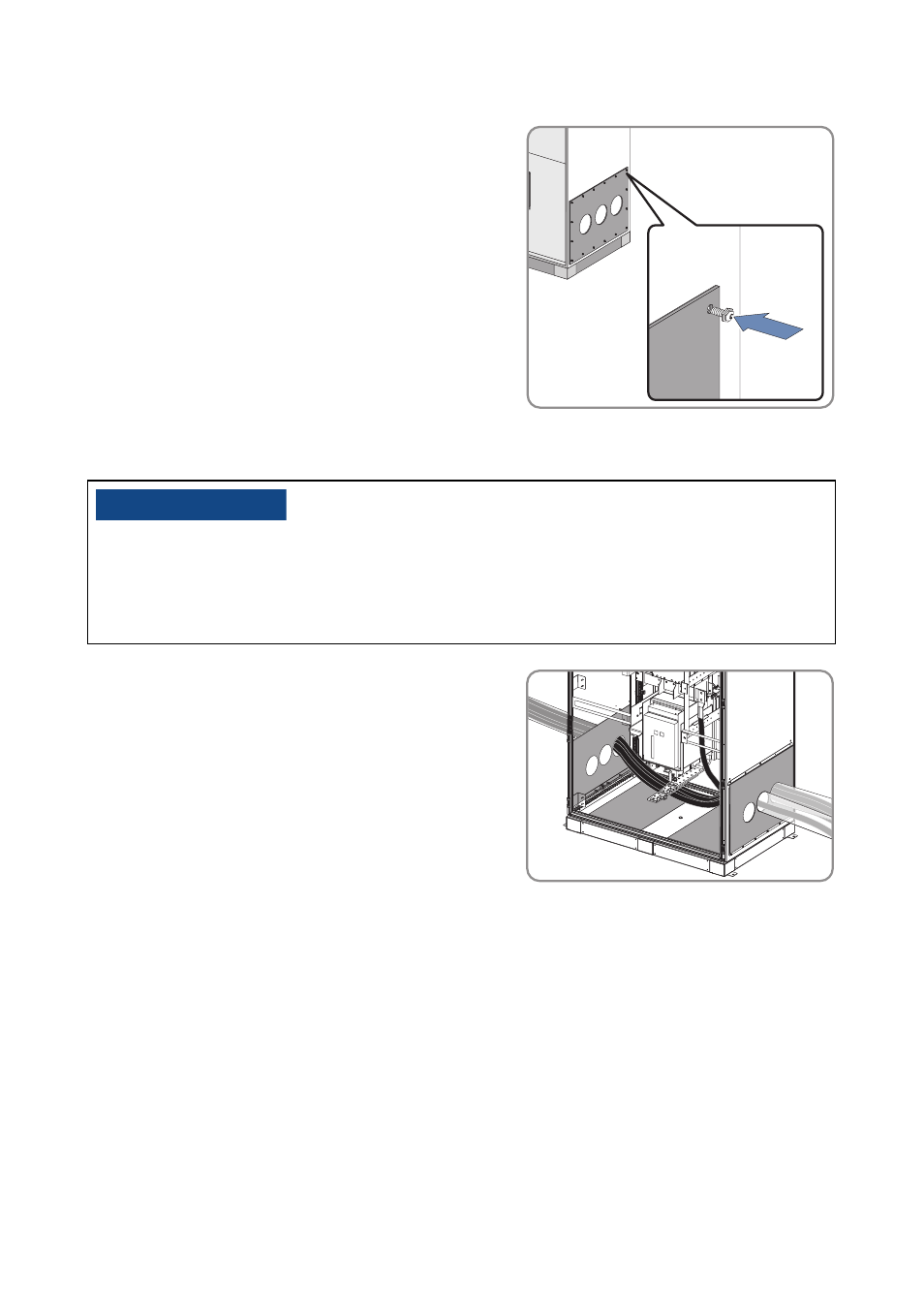

5. Posez les plaques pourvues d'ouvertures sur le
Disconnect Unit. Serrez les vis à un couple de
31 in-lb. (3.5 Nm).
5.5 Insertion des câbles dans le Disconnect Unit
1. Si vous souhaitez guider des câbles DC mis à la
terre à travers le Disconnect Unit : passez les câbles
DC mis à la terre par les ouvertures arrière des
plaques et tirez-les à travers le Disconnect Unit vers
l'onduleur.
2. Passez les câbles DC non mis à la terre par les ouvertures arrière et raccordez-les aux
interrupteurs à coupure en charge DC (voir section 6.3 « Raccordement des câbles DC au
Disconnect Unit », page 33).
3. Passez les câbles AC par les ouvertures avant et raccordez-les aux barres omnibus AC
(voir section 6.4 « Raccordement des câbles AC au Disconnect Unit », page 40).
136%&/$&
Pénétration d'humidité causée par une étanchéification insuffisante.
De l'eau et de l'humidité peuvent pénétrer à travers les ouvertures non étanchéifiées.
• Utilisez des raccords à vis et des gaines de câbles pour étanchéifier toutes les ouvertures
comme requis par le National Electrical Code
®
ANSI/NFPA 70.
