SMA SC 250U - Manuel (Page 30)

6 Raccordement électrique SMA America, LLC
30 DISU_SCUS-IA-fra-IUS111711 Instructions d’installation
6 Raccordement électrique
6.1 Aperçu des raccordements électriques
6.1.1 Disconnect Unit pour Sunny Central 250U/500U

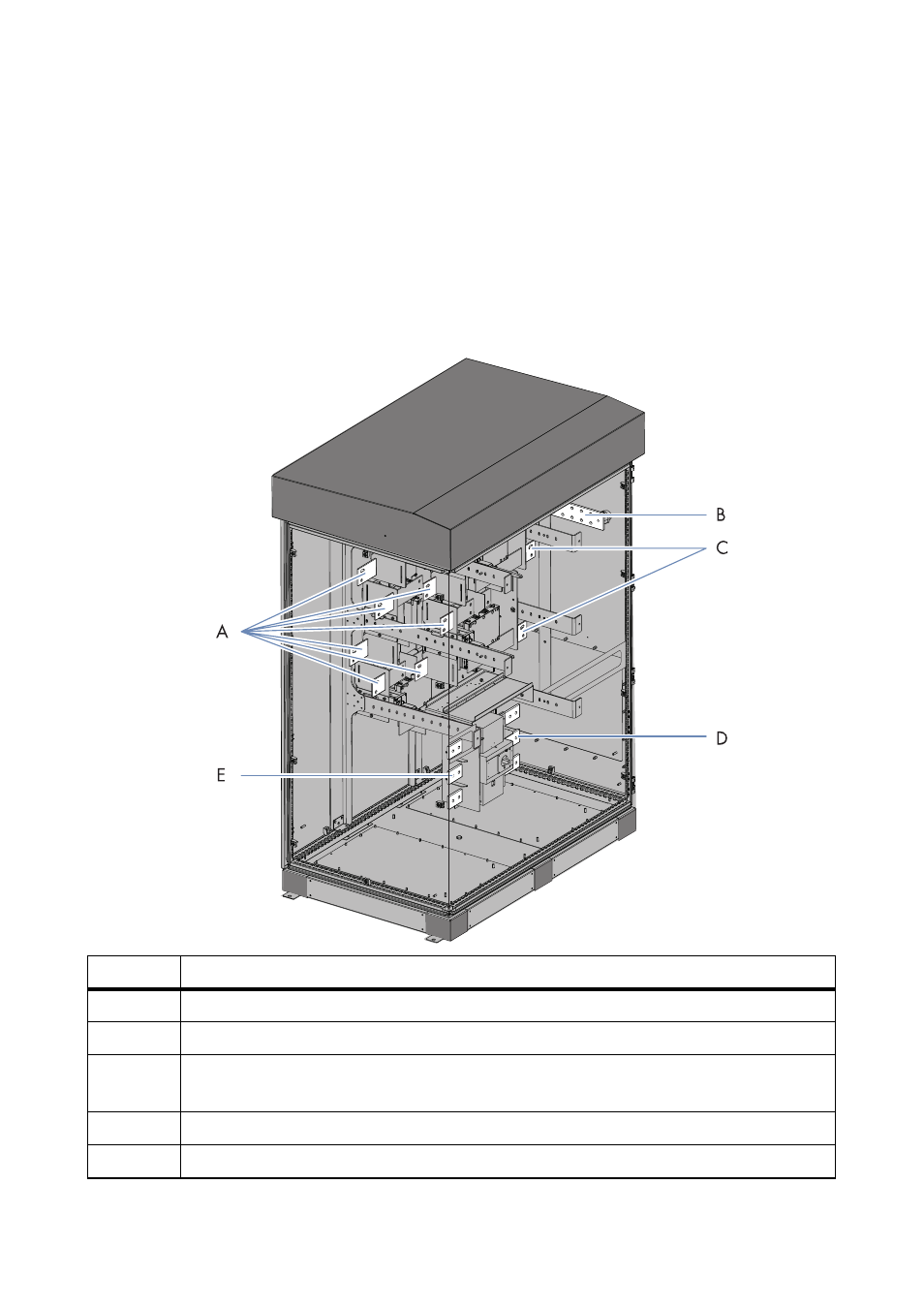

L'illustration suivante vous fournit un aperçu d'un Disconnect Unit pour Sunny Central 250U et
Sunny Central 500U.
Position Description
A Raccordement pour câbles DC non mis à la terre à l'onduleur
B Barre omnibus pour conducteur de protection
C Raccordement pour câbles DC non mis à la terre provenant de l'installation
photovoltaïque
D Raccordement pour câbles AC au réseau électrique public
E Raccordement pour câbles AC provenant de l'onduleur
