SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 45

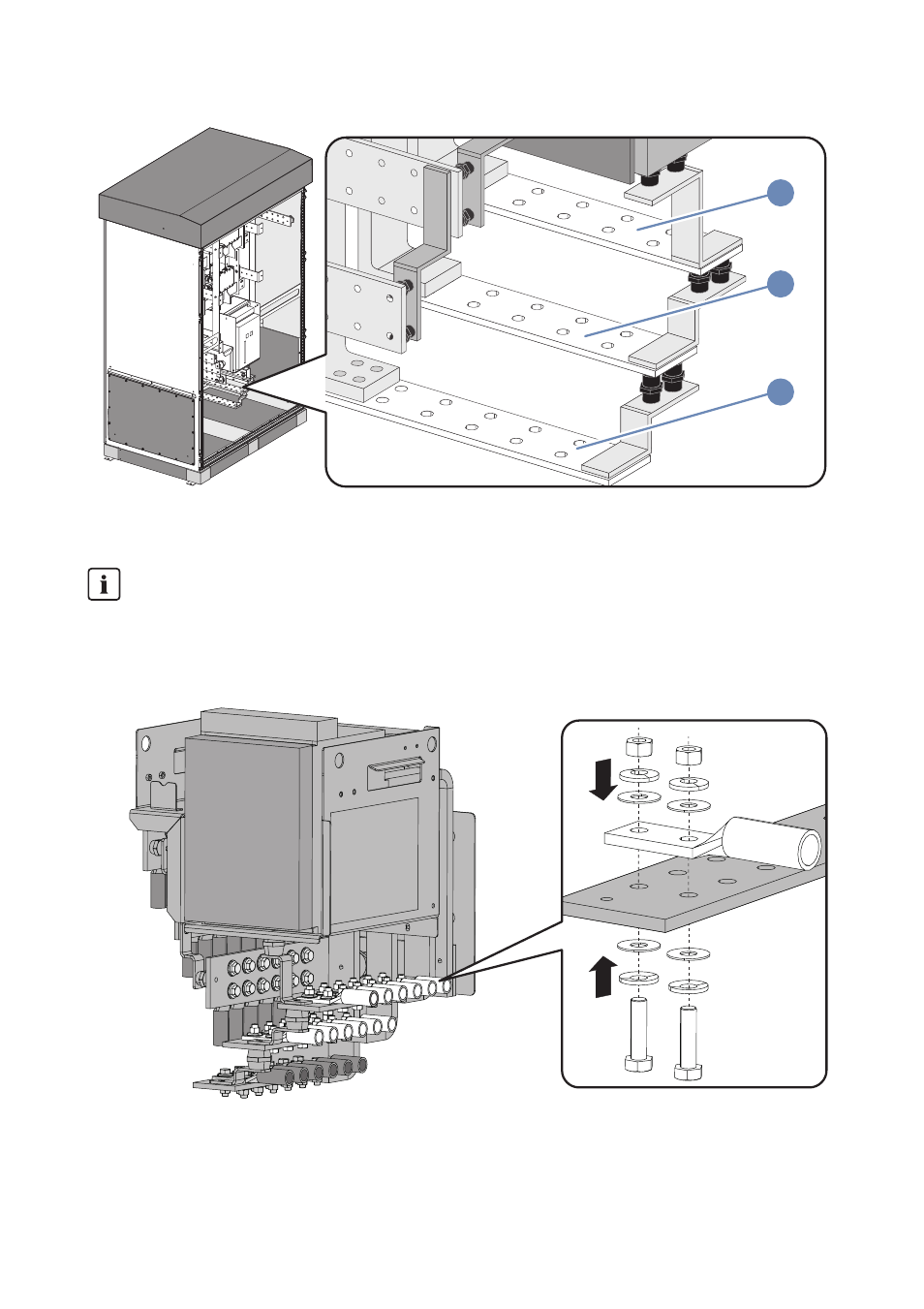

Figure 29: Aperçu de l'ordre de raccordement de l'interrupteur AC au réseau électrique public
Figure 30: Aperçu du raccordement AC au réseau électrique public avec des cosses d'extrémité ‒ phases B et C
Organisation des éléments de raccordement AC
Pour vous assurer que vous pouvez accéder à tous les écrous et toutes les vis avec une clé
dynamométrique, organisez l'ensemble des bornes à vis, vis, écrous, rondelles et rondelles de
serrage comme représenté dans les figures ci-dessous.
3
1
2
