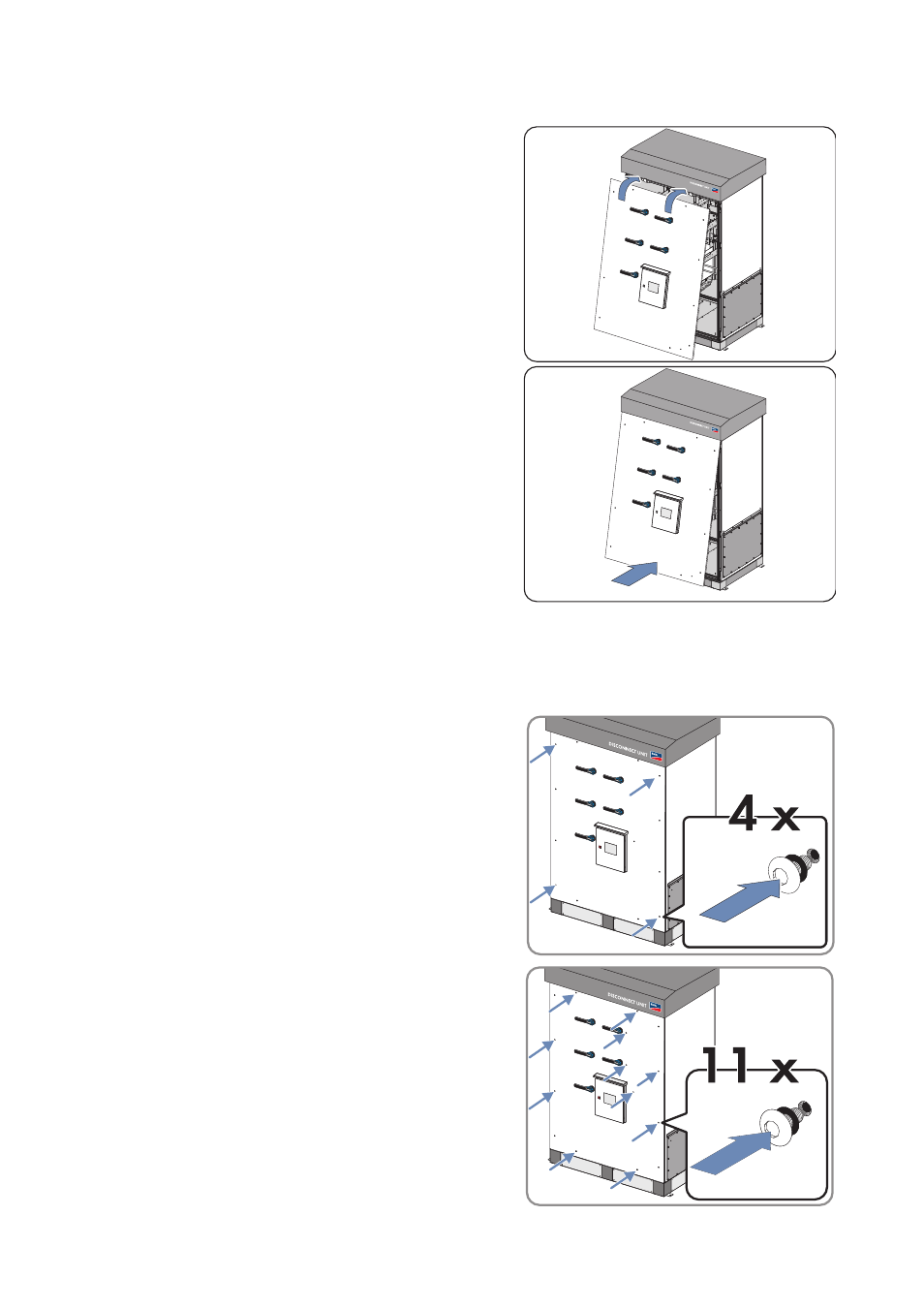

3. Penchez la plaque frontale du boîtier à deux
personnes d'une telle manière que son bord
supérieur soit orienté vers le Disconnect Unit.
Accrochez la plaque frontale du boîtier sur les
agrafes de montage au niveau de la partie avant
du Disconnect Unit.
4. Poussez le bord inférieur de la plaque frontale du
boîtier vers le Disconnect Unit.
5. Pour chaque poignée des interrupteurs sur le devant de la plaque frontale du boîtier : remuez
légèrement la poignée quelques fois de façon que l'arbre de l'interrupteur s'encrante dans la
poignée.
6. Fixez la plaque frontale du boîtier au Disconnect
Unit au niveau des 4 coins à l'aide de 4 vis et
4 rondelles d'étanchéité. Serrez les vis à la main de
façon à pouvoir bouger la plaque frontale du
boîtier.
7. Insérez 1 vis avec une rondelle d'étanchéité dans
chaque trou et serrez les vis à la main. Les 3 trous
se trouvant derrière les poignées de gauche ne sont
pas encore accessibles.
8. Veillez à ce que la plaque frontale du boîtier soit
alignée par rapport aux bords du Disconnect Unit.
Serrez toutes les vis à un couple de 44 in-lbs
(5 Nm).
