SMA America, LLC 6 Raccordement électrique
Instructions d’installation DISU_SCUS-IA-fra-IUS111711 57
6.6 Fermeture du Disconnect Unit
☐ Les poignées sur la plaque frontale du boîtier doivent être placées sur « Arrêt » de manière que
les arbres puissent s'encranter.
☐ Les 2 agrafes de montage de la plaque frontale du boîtier doivent être disposées à la position
correcte (voir figure ci-dessous). Les 2 agrafes de montage sont amovibles et doivent être
placées à 11
3
⁄
4
in. … 1 ft. 3
3
⁄
4
in. (300 mm … 400 mm) des côtés.

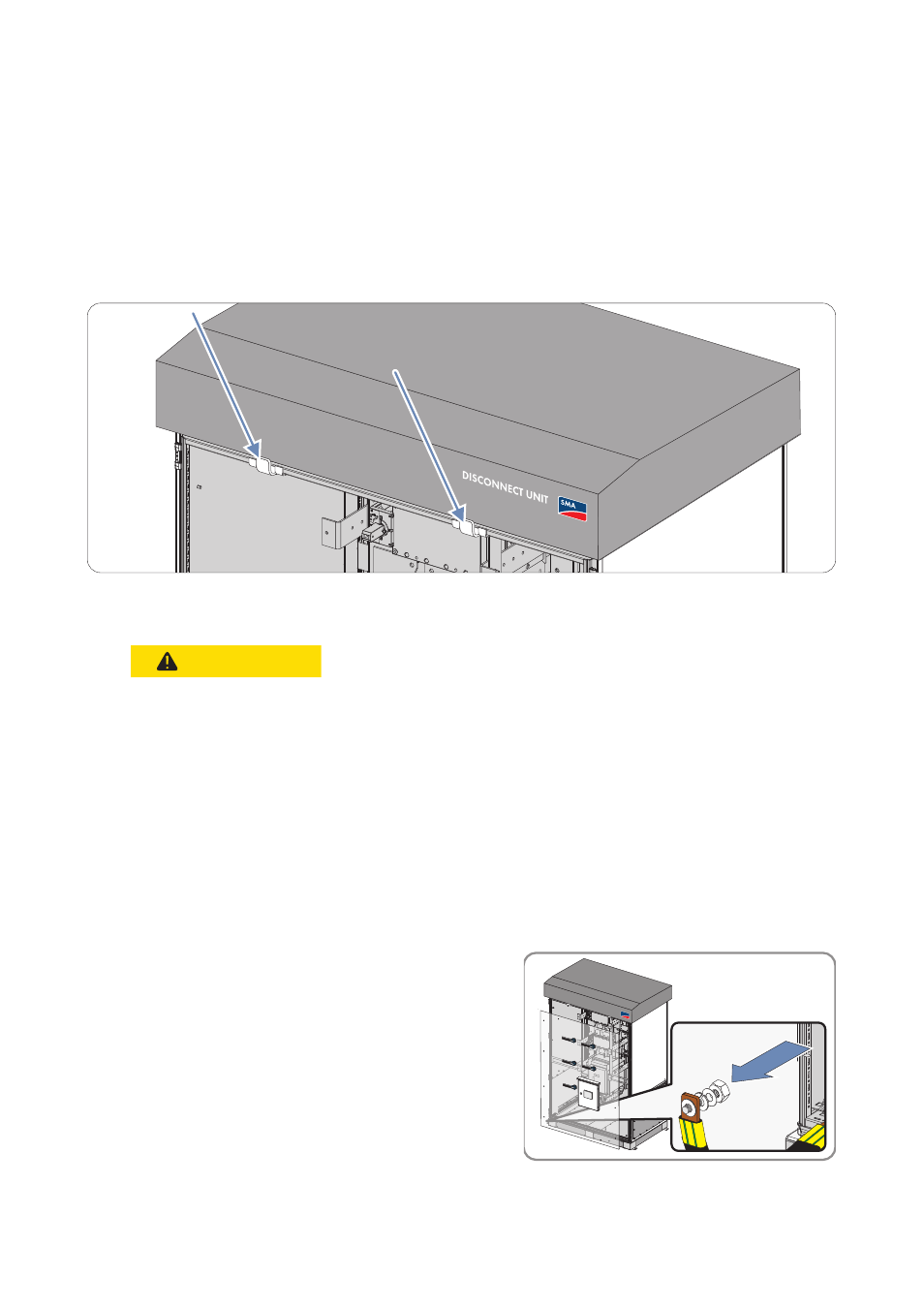

Figure 44: Position des agrafes de montage.
2. Raccordez le cordon de mise à la terre du coin
inférieur gauche du Disconnect Unit à la plaque
frontale du boîtier. Serrez la vis à un couple de
70 in‒lb. (8 Nm).
1.
"55&/5*0/
Danger d'écrasement
Veuillez prendre en considération le poids élevé de la plaque frontale du boîtier.
• Deux personnes sont nécessaires pour déplacer la plaque frontale du boîtier vers le
Disconnect Unit.
• Veillez à ce qu'une personne maintienne toujours la plaque frontale du boîtier pendant
que l'autre personne réalise des travaux dessus.
• Maintenez la plaque frontale du boîtier à 2 mains et déplacez-la vers le devant du
Disconnect Unit. La distance entre le Disconnect Unit et sa plaque frontale doit être
approximativement de 8 in. (200 mm).
