6 Raccordement électrique SMA America, LLC
60 DISU_SCUS-IA-fra-IUS111711 Instructions d’installation
6.7 Apposition de remarques sur le chemin mis à la terre
1. Déterminez si l'installation photovoltaïque est soumise à une mise à la terre positive ou
négative :
Dans une installation photovoltaïque, seuls les câbles du chemin non mis à la terre sont
déconnectés par les disjoncteurs, les interrupteurs à coupure en charge DC et les fusibles.
Pour déterminer si le système photovoltaïque est soumis à une mise à la terre positive ou
négative, contrôlez le cheminement des câbles DC pour les sectionneurs et les fusibles. Les
câbles DC sans aucune déconnexion font partie du chemin DC mis à la terre.
Si le câble DC sans sectionneurs est positif : l'installation photovoltaïque est soumise à une mise
à la terre positive.
Si le câble DC sans sectionneurs est négatif : l'installation photovoltaïque est soumise à une mise
à la terre négative.

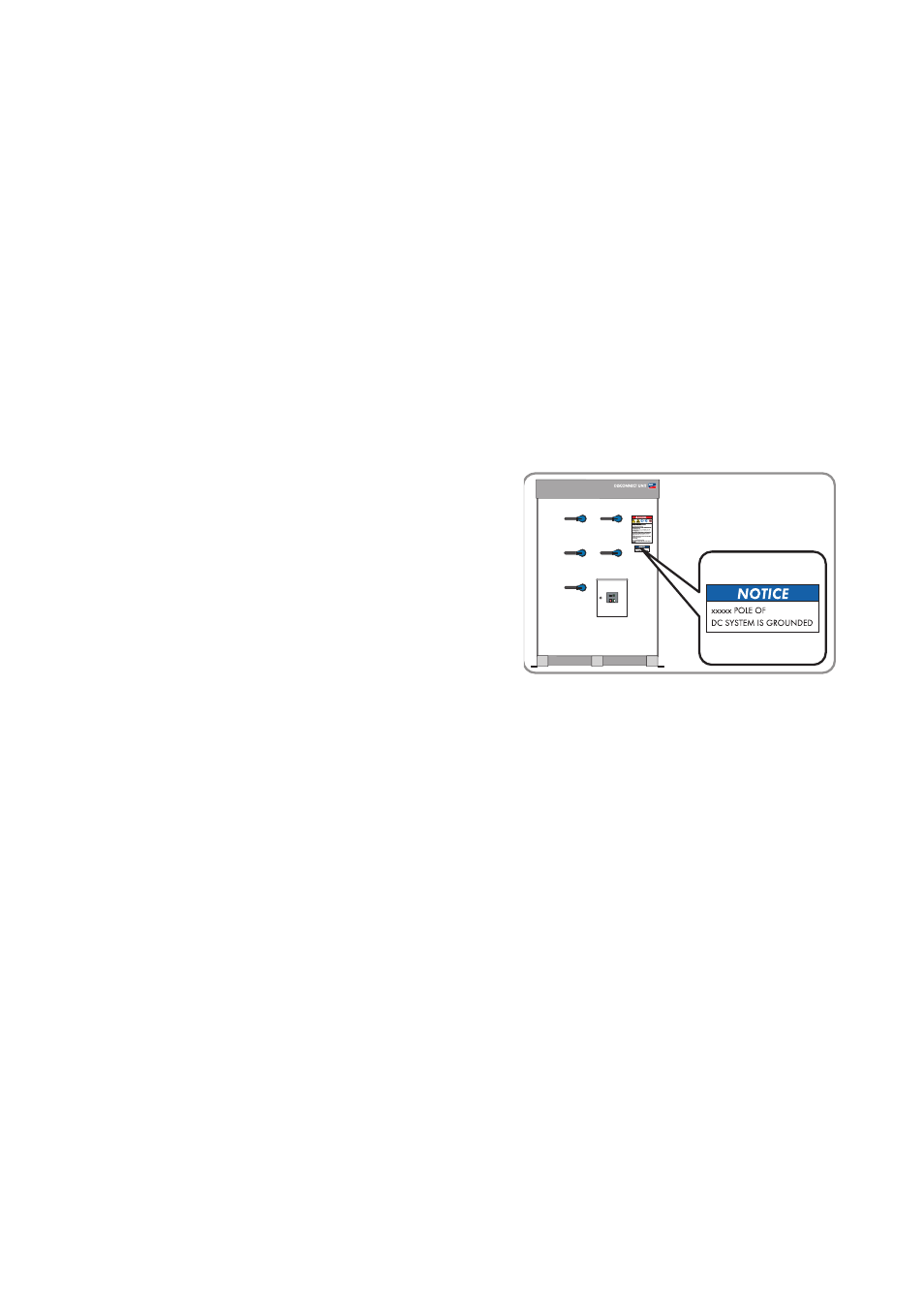

2. Apposez l'autocollant indiquant le chemin mis à la
terre du système DC sur la plaque frontale du
Disconnect Unit.
Il existe 2 autocollants fournis dans le contenu de la
livraison pour indiquer le chemin mis à la terre du
système DC. En fonction du chemin mis à la terre du
système DC, apposez l'autocollant de mise à la
terre positive ou négative sur la plaque frontale du
Disconnect Unit.
