iTNC 530 HEIDENHAIN 81
3.3 Etalo
n
n
ag
e
aut
o
mat
ique
des pièces

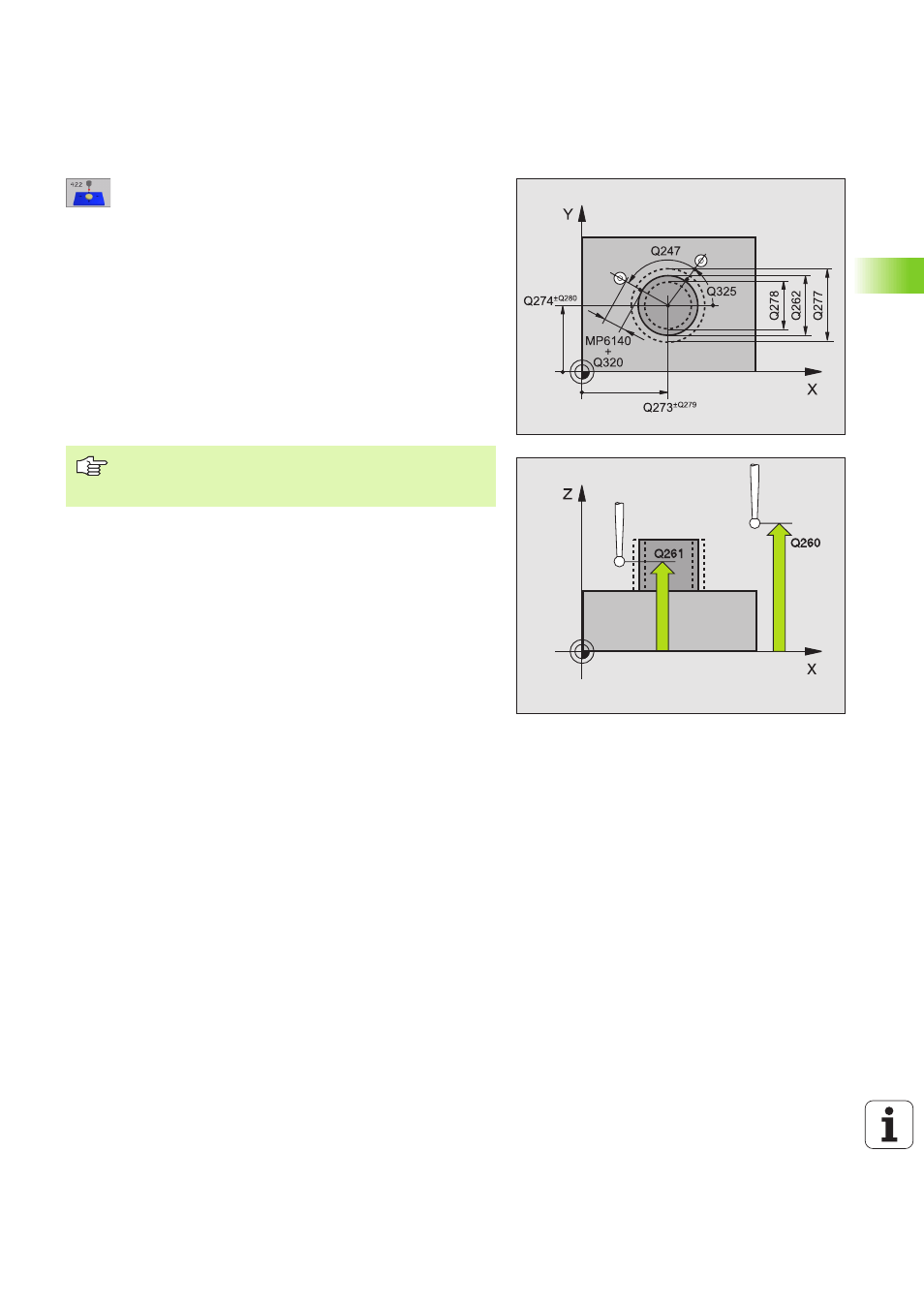

U U U U Centre 1er axe Q273 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
U U U U Centre 2ème axe Q274 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage
U U U U Diamètre nominal Q262: Introduire le diamètre du
tenon
U U U U Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
U U U U Incrément angulaire Q247 (en incrémental): Angle
compris entre les points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation (-
= sens horaire). Si vous désirez étalonner des arcs de
cercle, programmez un pas angulaire inférieur à 90°
U U U U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U U U U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
U U U U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U U U U Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
U U U U Cote max. du tenon Q275: Diamètre max. du tenon
autorisé
U U U U Cote min. du tenon Q276: Diamètre min. du tenon
autorisé
U U U U Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
U U U U Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage
Plus l'incrément angulaire programmé est petit et plus la
cote du tenon calculée par la TNC sera imprécise. Valeur
d'introduction min.: 5°.
