HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles - Manuel (Page 60)

48 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.2
Initialisation
aut
o
matique
des po
ints de réfé
re
nce

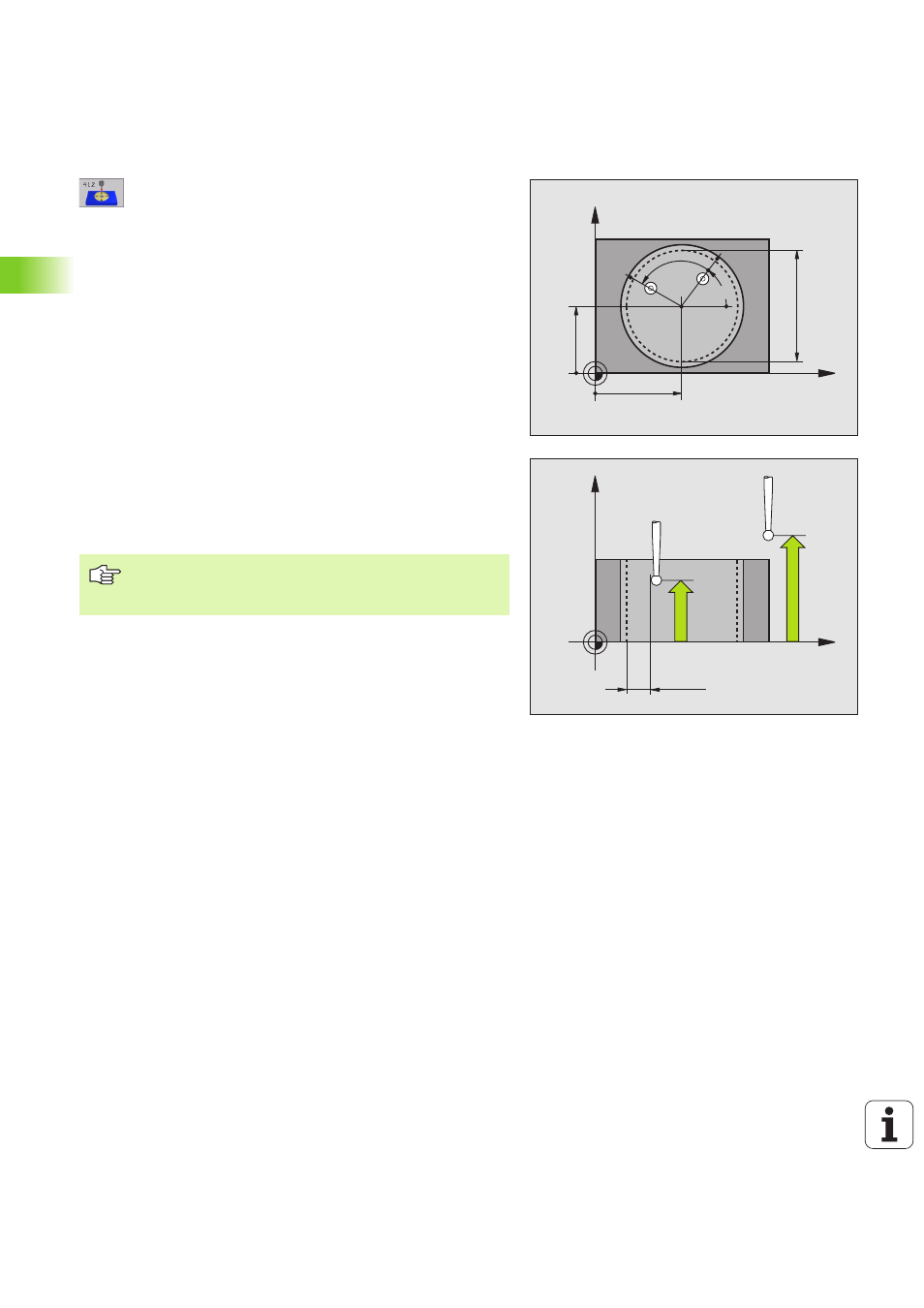

U U U U Centre 1er axe Q321 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage
U U U U Centre 2ème axe Q322 (en absolu): Centre de la poche
dans l'axe auxiliaire du plan d'usinage Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale
U U U U Diamètre nominal Q262: Diamètre approximatif de la
poche circulaire (trou). Introduire de préférence une
valeur trop petite
U U U U Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
U U U U Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation (-
= sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un pas angulaire
inférieur à 90°
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Plus le pas angulaire programmé est petit et plus le point
de référence calculé par la TNC sera imprécis. Valeur
d'introduction min.: 5°.
