2.4 Initialiser le point de référence
avec palpeurs 3D
Introduction
La sélection des fonctions destinées à initialiser le point de référence
sur la pièce serrée s’effectue avec les softkeys suivantes:
n
Initialiser le point de référence dans un axe au choix avec
PALPAGE POS
n
Initialiser un coin comme point de référence avec PALPAGE P
n Initialiser le centre d'un cercle comme point de référence avec
PALPAGE CC

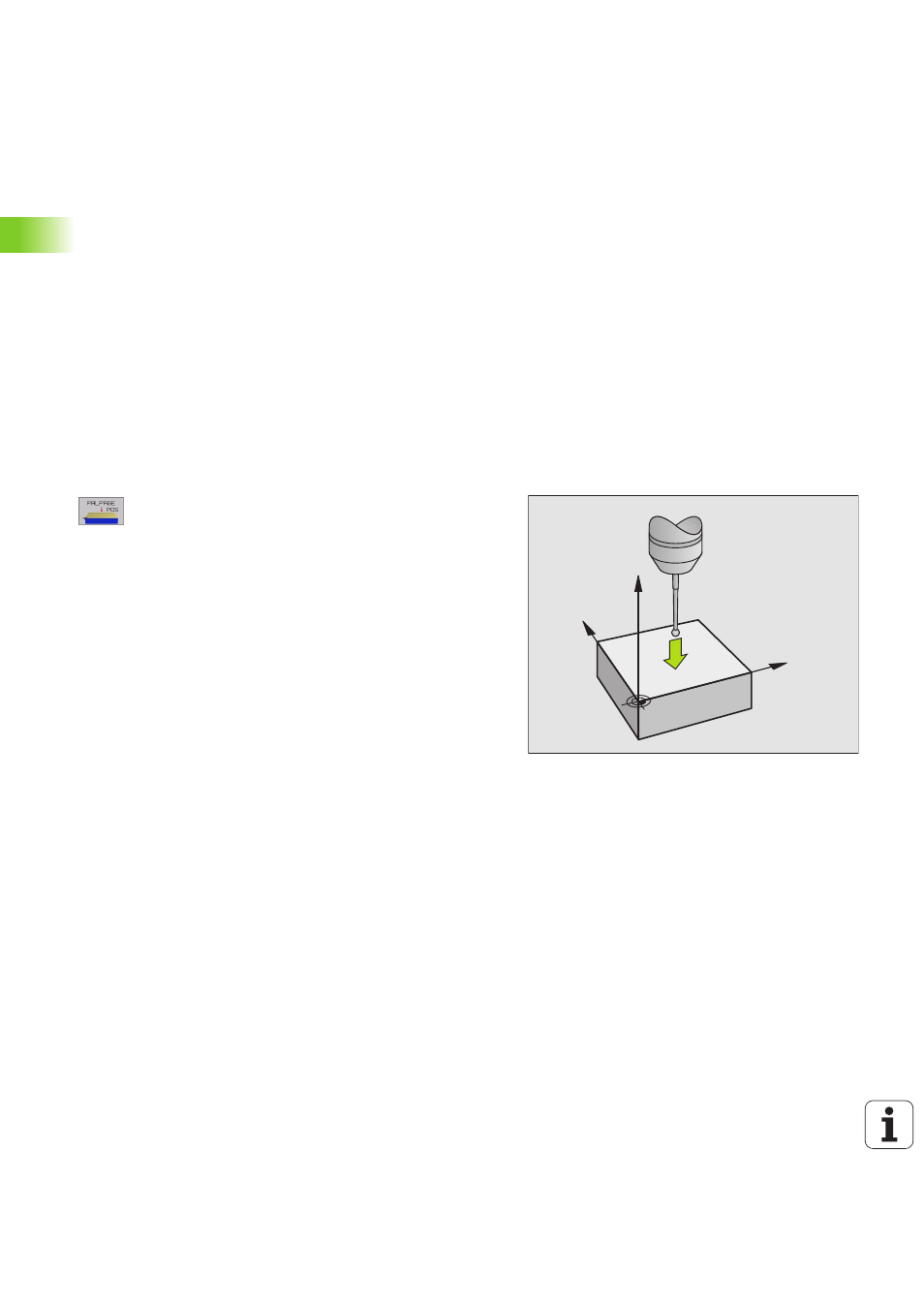

Initialiser le point de référence dans un axe au
choix (cf. fig. de droite)
U U U U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
U U U U Positionner le palpeur à proximité du point de palpage
U U U U Sélectionner simultanément le sens de palpage et
l'axe sur lequel doit être initialisé le point de
référence, par ex. palpage de Z dans le sens Z–:
sélectionner par softkey
U U U U Palpage: appuyer sur la touche START externe
U U U U Point de référence: introduire la coordonnée
nominale, valider avec la touche ENT ou inscrire la
valeur dans le tableau (cf. „Enregistrer les valeurs de
mesure issues des cycles palpeurs dans un tableau
de points zéro” à la page 12)
Y
X
Z
