40 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 E
n
reg
istr
er au
to
matiqu
ement le d
ésa
xag
e
de la p
ièce

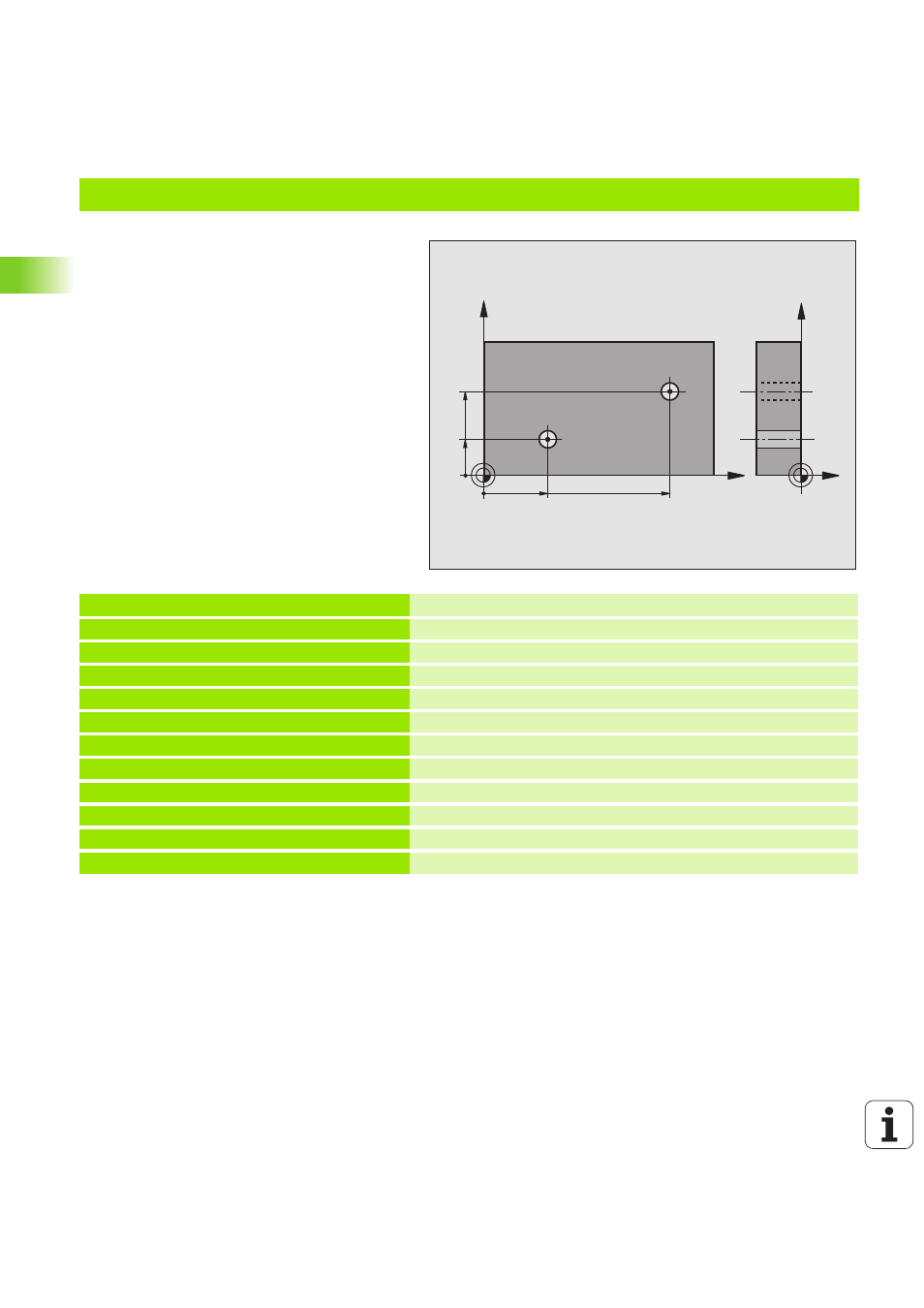

Exemple: Définir la rotation de base à l'aide de deux trous
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 TROUS
Q268=+25 ;1ER CENTRE 1ER AXE Centre du 1er trou: Coordonnée X
Q269=+15 ;1ER CENTRE 2EME AXE Centre du 1er trou: Coordonnée Y
Q270=+80 ;2EME CENTRE 1ER AXE Centre du 2ème trou: Coordonnée X
Q271=+35 ;2EME CENTRE 2EME AXE Centre du 2ème trou: Coordonnée Y
Q261=-5 ;HAUTEUR DE MESURE Coordonnée dans l'axe du palpeur où s'effectue la mesure
Q260=+20 ;HAUTEUR DE SECURITE Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q307=+0 ;ROT. BASE CONFIGUREE Angle de la droite de référence
3 CALL PGM 35K47 Appeler le programme d'usinage
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
